SGA II - Ausbau der Multifunktionseinheit (Zentralelektrik)

1. Vorbereitungen

Wie bei nahezu allen Arbeiten an der Fahrzeugelektrik muss die Batterie und auch (falls vorhanden) die Zweitbatterie abgeklemmt werden!
Die Zentralelektrik ist mit bis zu 150 A abgesichert. Ein versehenlicher Kurzschluss an dieser Stelle kann große Schäden verursachen.

2. Demontage der Verkleidungen

Die Zierleiste oberhalb des Lichtschalters ist nur gesteckt und wird einfach abgezogen:

Ebenso der schwarze Deckel links aussen am Armaturenbrett:

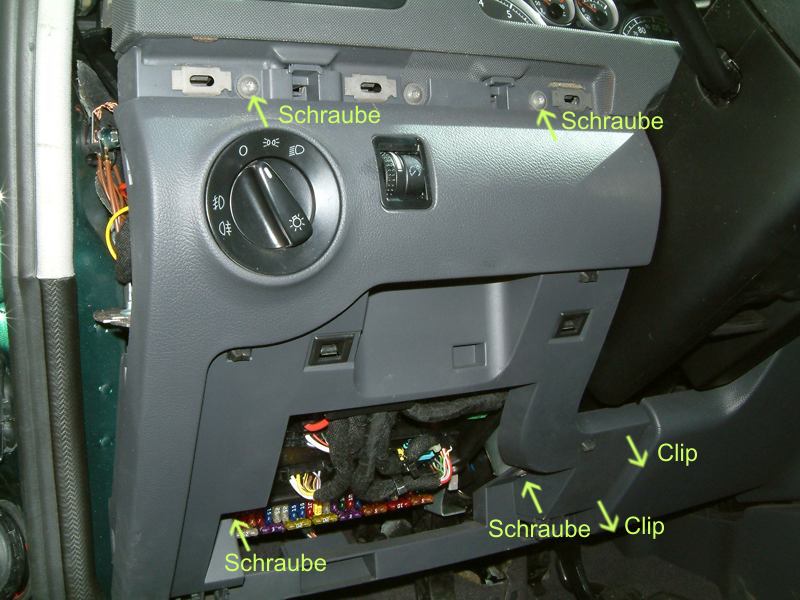

Jetzt kann die Verkleidung der Zentralelektrik ausgebaut werden, sie ist mit 4 Schrauben TX 25 und rechts unten mit 2 Clips befestigt.

Nach abziehen der Stecker von Lichtschalter und Helligkeitsregler/Leuchtweitensteller sowie der OBD-Schnittstelle kann die Verkleidung beiseite gelegt werden.

Tipp von Roman84: Es empfiehlt sich sogar vor Demontage der unteren Verkleidung, die Diagnosebuchse ganz auszuklipsen, um Kabelbeschädigungen zu vermeiden.

3. Aushängen der kompletten Zentralelektrik

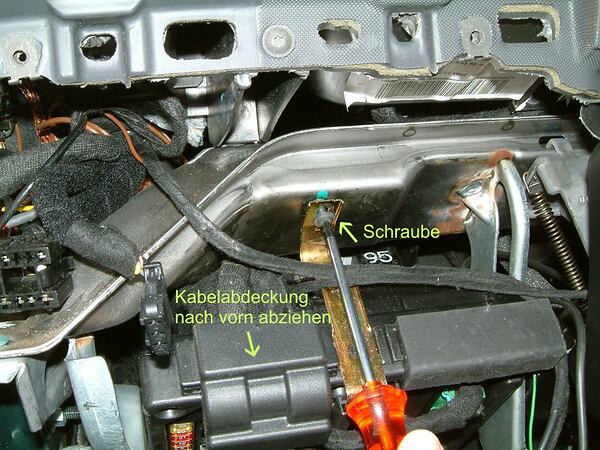

Die Schraube am oberen Befestigungsbügel abschrauben. Man kann jetzt auch die Kabelführung oben abziehen und alle Stecker vorne auf der Multifunktionseinheit abziehen, dann lässt sich die Zentralelektrik im nächsten Schritt leichter aushängen.

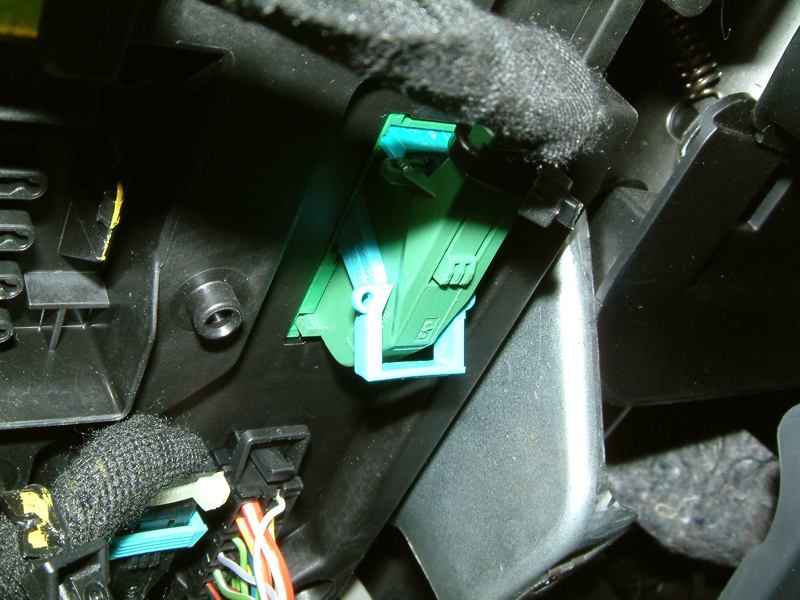

Der grüne und schwarze „Siemensstecker“ haben Sicherungsbügel, die müssen nach unten geschwenkt werden, dabei kommt der Stecker frei.

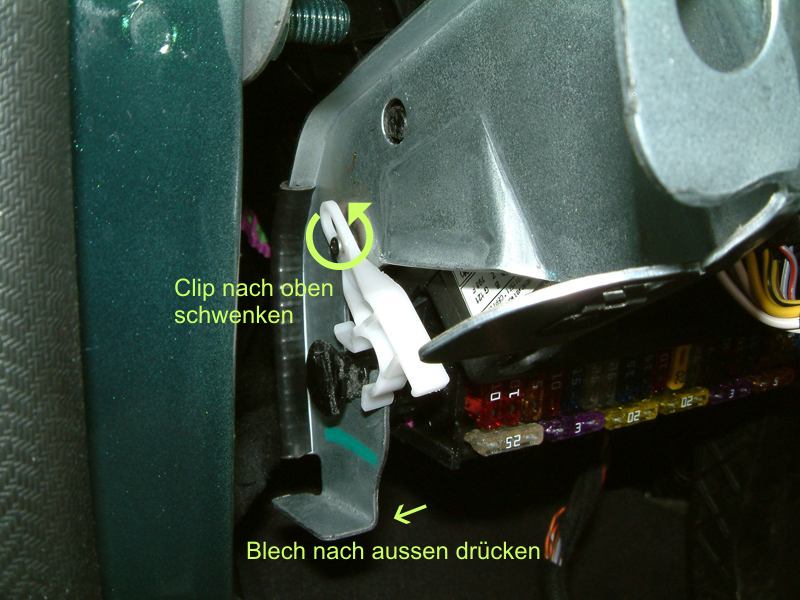

Nun wird auf beiden Seiten der MFE der Kunststoffclip nach oben geschwenkt und der Blechhalter so weit es geht nach außen geschoben.
Danach kann die komplette Zentralelektrik nach oben angehoben und mit den Zapfen rechts und links aus den Blechhalter ausgehängt werden.

Beim anheben und nach vorn klappen der MFE auf die Relais in der hintersten Reihe aufpassen, die stossen dabei gern am Armaturenträger an.

4. Ausbau des oberen Relaisträgers

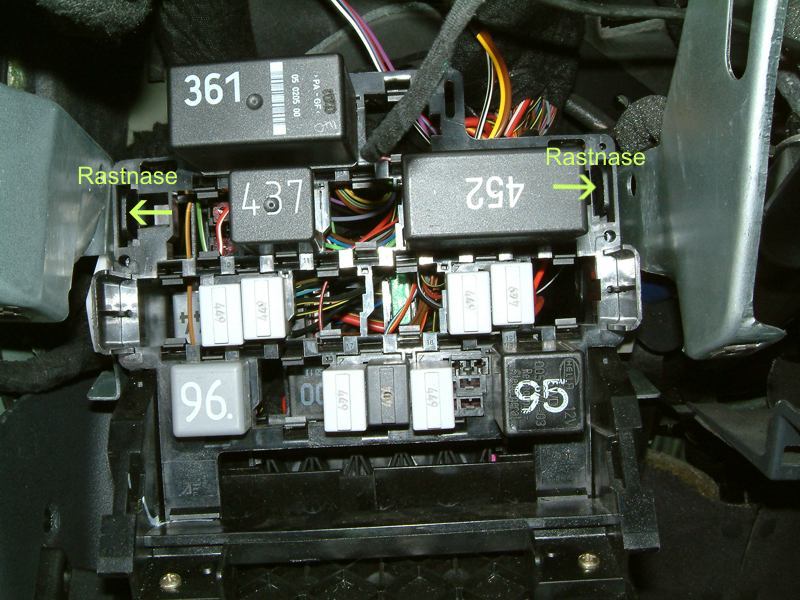

Der obere Relaisträger ist mit zwei Rastnasen aufgeclipst, beide nach aussen drücken, kann kann der Relaisträger ausgehängt werden und gibt den Zugang zur unteren Relaisebene frei.

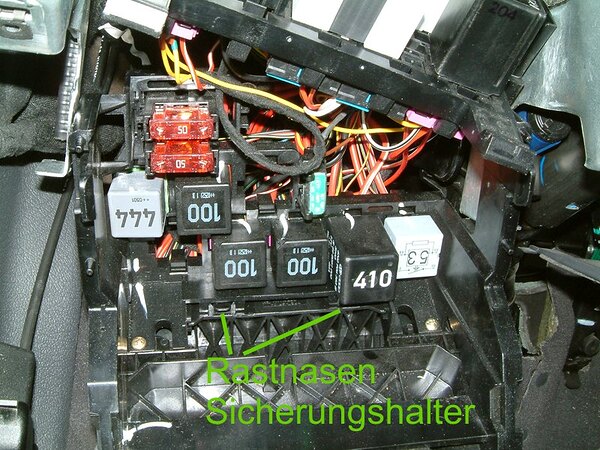

Hier ist die untere Relaisebene freigelegt:

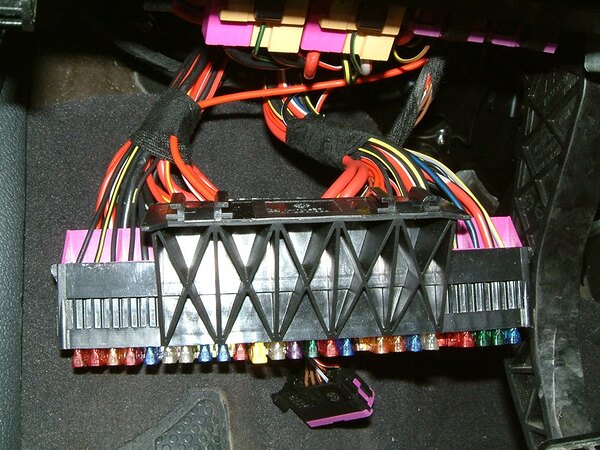

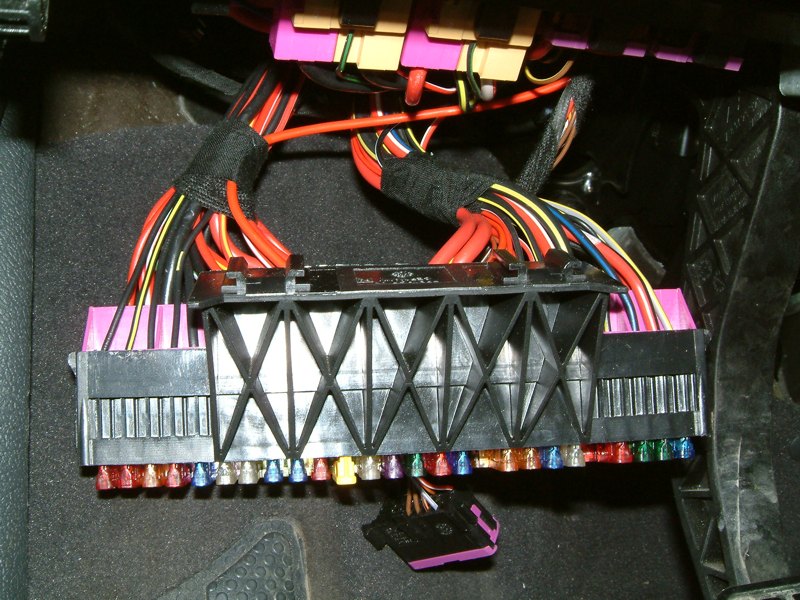

Der untere Sicherungshalter ist mit zwei Rastnasen eingeclipst und kann nach hinten abgezogen werden, dann hat man auch Zugang zum Sicherungshalter:

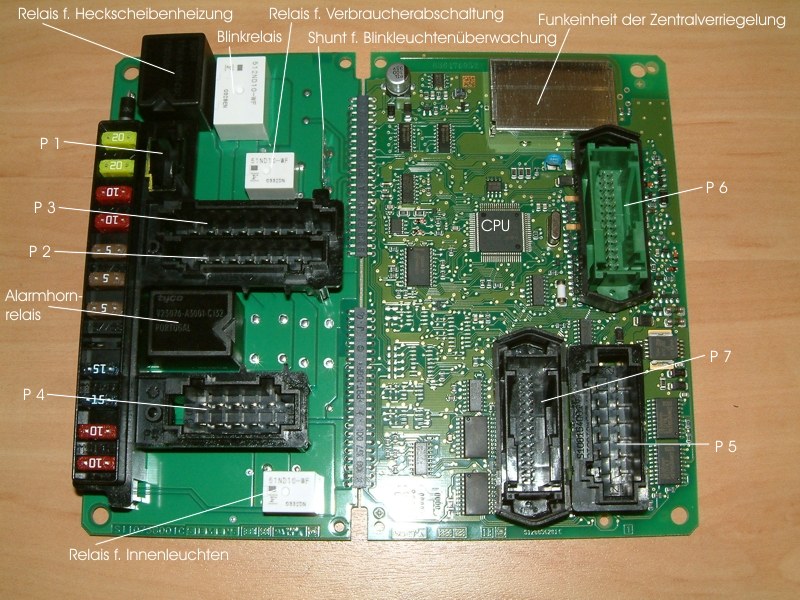

Das Gehäuse der MFE lässt sich nach Lösen von ein paar Torx-Scharauben an der Vorderseite ganz leicht öffnen, dann liegt die Elektronik der MFE frei:

5 „Gefällt mir“

Bei meinem Sharan II hatten erst die linken, dann auch dier rechten Blinker unregelmäßig Aussetzer. Beim ersten Mal fand ich beschädigte Kabel in der Fahrertür, nach notdürftigem Wiederverbinden und Isolieren ging es erstmal wieder ein halbes Jahr. Dann ging erst der Fensterheber hinten rechts nicht mehr (Kabelbruch), kurze Zeit später der Blinker. Im Forum gesucht und fündig geworden: Blinkerreleis auf der MFE-Platine tauschen.

Die Anleitung hier ist sehr hilfreich, allerdings muss man, um die Platine zu erreichen, nur die Stecker am Schwarzen Gehäuse ziehen und 6xTorx20 Schrauben von vorne lösen. Das Aushängen des Gehäuses aus der Metallhalterung ist mMn nicht nötig.

Wie auch, immer Relais 512ND10-W1 (oder -WF) für 10€ bestellt. Das Auslöten war wegen der 9 Beine etwas schwierig, ich habe diese am Ende mit einer Zange abgedreht (das meiste Lötzinn war schon weg) Einfacher wäre es gewesen, erst das Gehäuse zu entfernen (mit einem kleinen Seitenschneider), dann gibt es mehr Angriffspunkte für einen kleinen Schraubendreher als Hebel.
Einlöten ist dafür sehr einfach, nur beim Lötzinn sollte nicht gespart werden wegen der recht hohen Ströme.

Am Relais konnte ich dann auch gut die Ursache des Problems erkennen: alle Kontakte waren abgenutzt und korrodiert.
