Ein freundliches Hallo an alle.
Also, bei meinem Galaxy VR6 bemerkte ich, daß die Frontscheibe ungewöhlich oft beschlagen ist und daß es im Innenraum nach Kühlerwasser riecht. Auch ein Wasserverlust war im Druckausgleichsbehälter zu beobachten. Ein Kühlerdichtmittel hat auf Dauer nicht geholfen.
Also, rann und selber machen. Für 138,- Euro Material.
Nachfolgend habe ich den Wärmetauscherwechsel und den damit verbundenen Armaturenbrettausbau mit vielen Bildern beschrieben.
!!!Unbedingt die Batterie vor Montagebeginn ausbauen/abklemmen. !!!

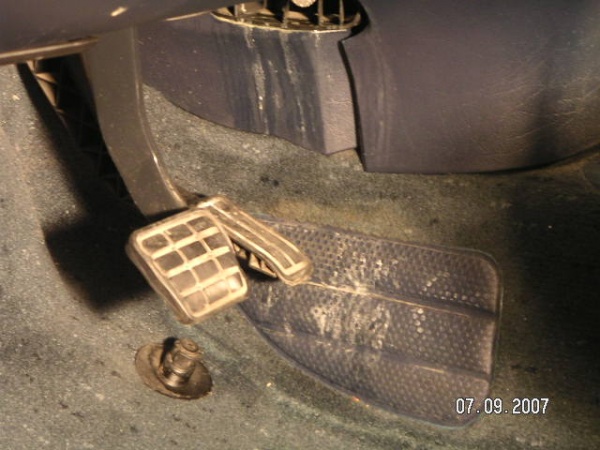

Der Wasserverlust war mittlerweile nun auch im Fahrerfußraum deutlich zu erkennen.
Ich habe mir vier Dosen bereit gestellt, worin ich die Schrauben für die jeweilige Seite (links, mitte, rechts und Motorraum) aufbewahrt habe.

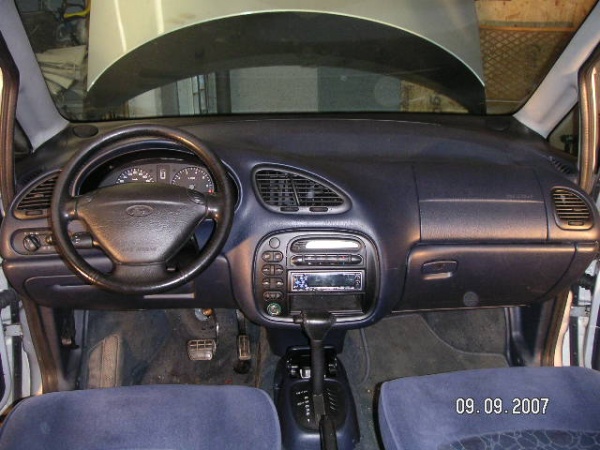

Begonnen habe ich damit die Mittelkonsole auszubauen.
Wie ihr euer Radio raus bekommt, das solltet ihr schon selber wissen. Ich konnte dann mit der Hand durch den offenen Radioschacht die Climatronic von hinten raus drücken und die angeschlossenen Kabel abziehen. Die Ablage unter dem Radio habe ich einfach von innen nach oben gedrückt und raus gezogen.

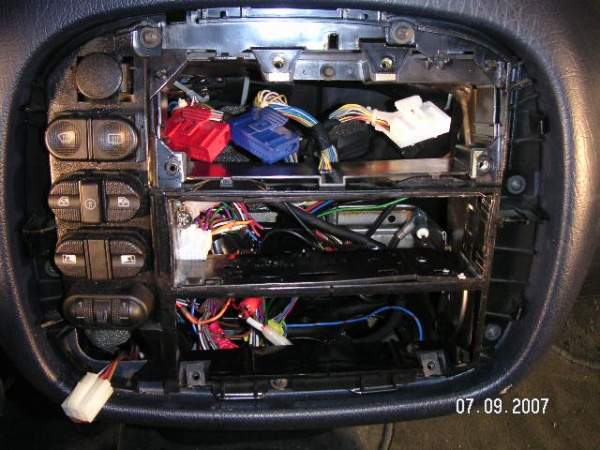

Die Blende könnt ihr nun einfach abziehen, da sie nur aufgesteckt ist. Aber Vorsicht. Nicht zu feste an der falschen Seite ziehen, sonst könnte sie brechen. Ist sie ab, sollte es so aussehen.

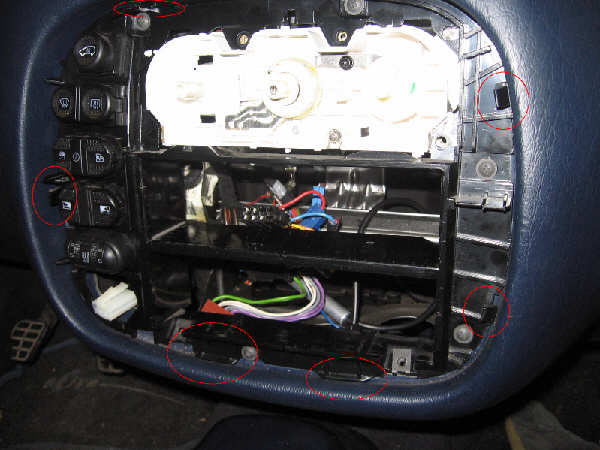

Anschließend müssen nun alle Kreuzschlitzschrauben rausgedreht werden und die Steckverbindungen zu den Schaltern abziehen. Auch den vom Zigarettenanzünder.
Nun lässt sich das ganze Element rausnehmen.

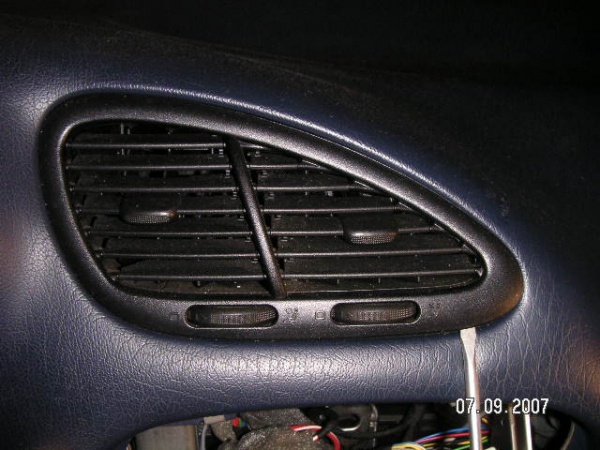

Mit einem breitem Schlitzschraubendreher habe ich nun die Mitteldüse an der rechten Seite rausgehebelt und mit der Hand rausgezogen.

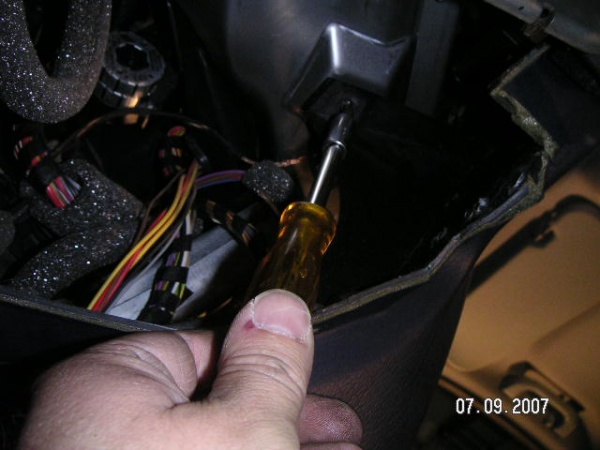

Die Schraube raus drehen.

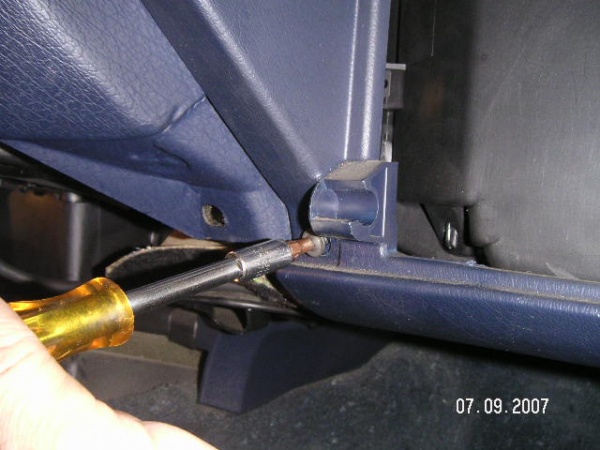

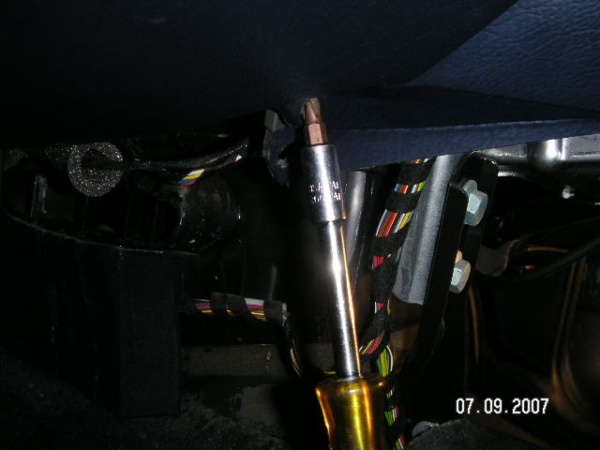

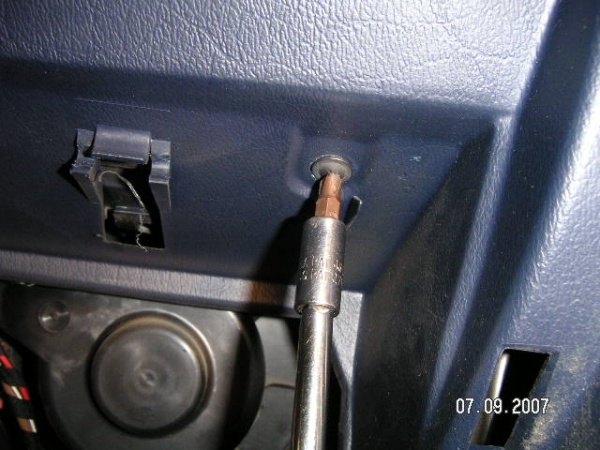

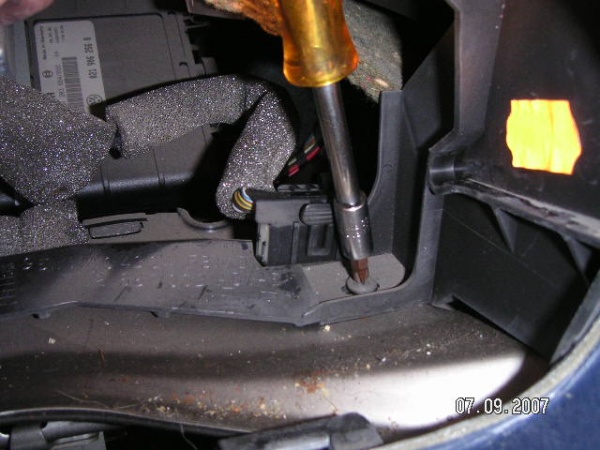

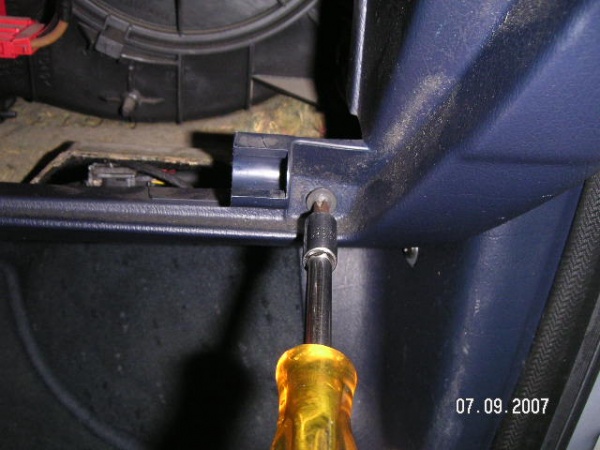

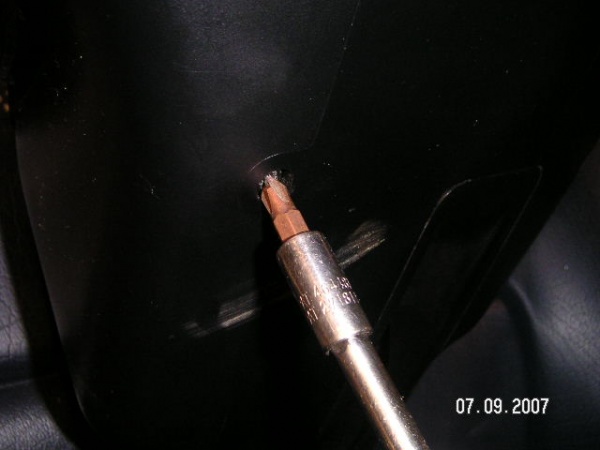

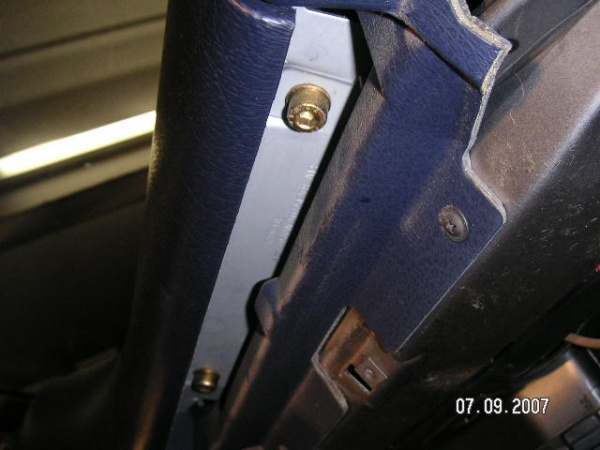

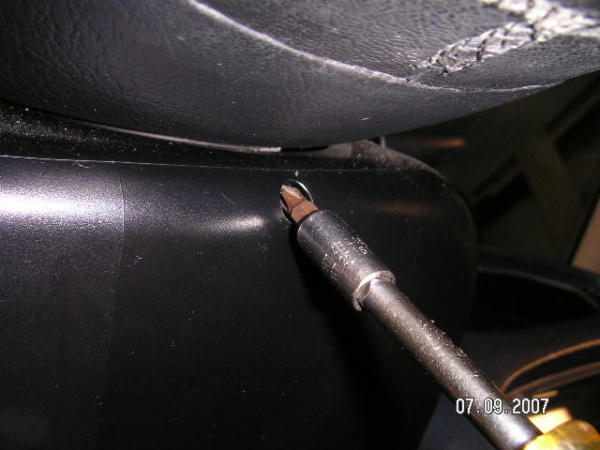

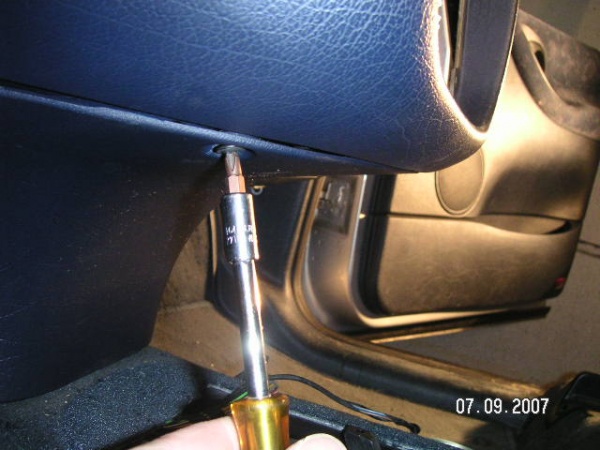

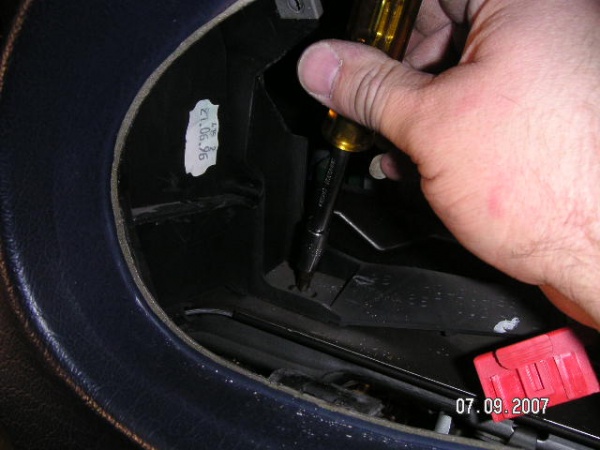

Nachfolgend einige Bilder auf denen zu erkennen ist wo die Schrauben sitzen die ihr raus drehen müsst.
Einfach abziehen.

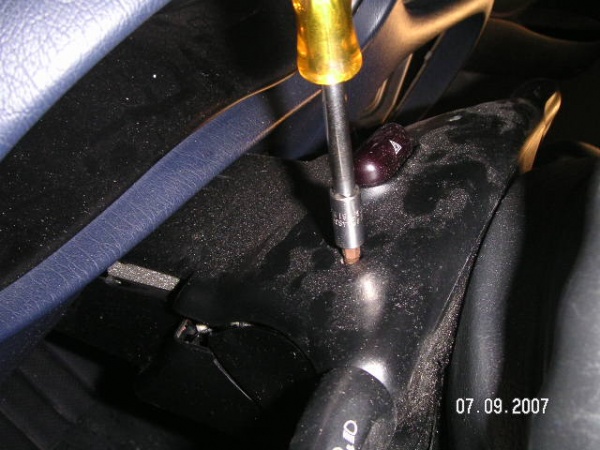

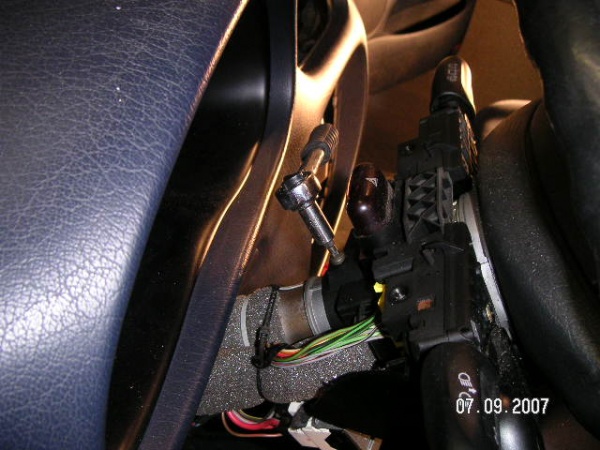

Nachdem nun die Torxschraube raus gedreht ist und die Stecker abgezogen sind, könnt ihr den Lenkstockschalter nach oben abheben. Danach lässt sich auch die evtl vorhandene Blende zwischen dem Blinkerhebel und der Radiobedienung leichter entfernen.

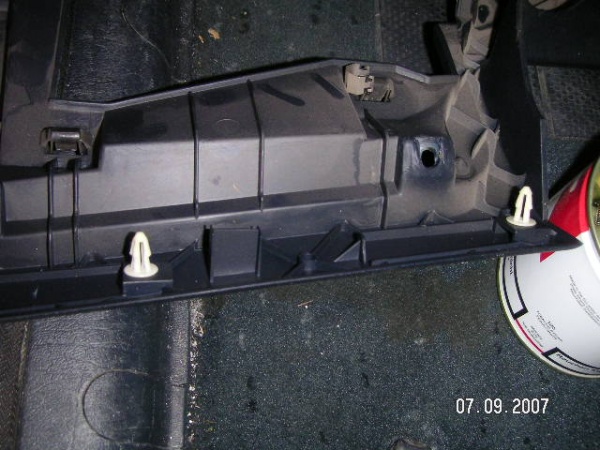

Die Blende kann nun abgezogen werden, da sie nur aufgesteckt ist und mit den Clips gehalten wird.

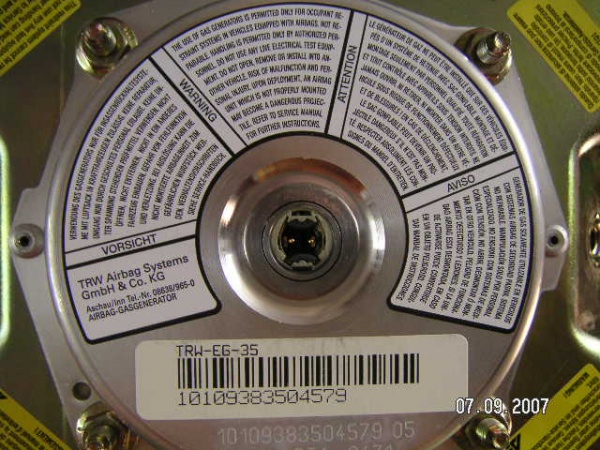

Der Airbag darf nur von speziell geschultem Personal ausgebaut werden, da bei falscher Handhabung bzw. durch statische Aufladung die Gefahr besteht, dass die Sprengkapseln zünden, was zu tödlichen Verletzungen führen kann. Den Airbag daher unbedingt in der Werkstatt ausbauen lassen!.

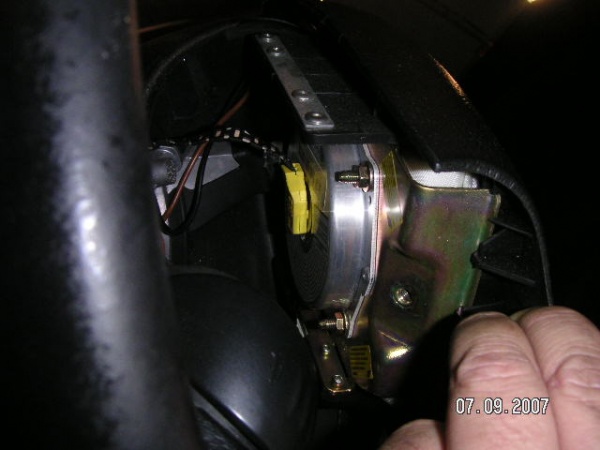

In der Werkstatt nimmt der Ausbau des Airbags nur wenige Minuten in Anspruch. Der im Umgang mit Airbag speziell geschulte Mitarbeiter stellt sicher, dass die Batterie abgeklemmt ist und keine restliche Ladung mehr im System vorhanden ist. Dann wird er auf der Lenkrad-Rückseite zwei Schrauben herausdrehen, die sich in zwei Sacklöchern befinden.
Nun kann er den Airbag leicht kippen und den gelben Stecker abziehen. Wenn die Möglichkeit besteht, sollte man den ausgebauten Airbag in der Werkstatt bis zum Wiedereinbau belassen.

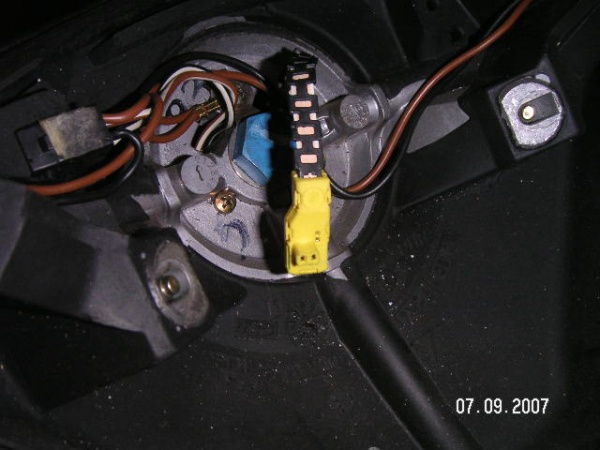

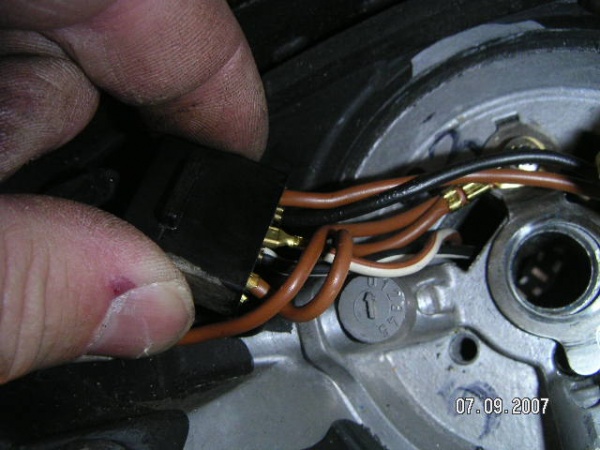

Im Lenkrad findet ihr diese Steckerleiste für die Hubknöpfe. Die beiden Kabel in der mitte (Braun/Weiß und Schwarz/Weiß) müssen abgezogen werden.

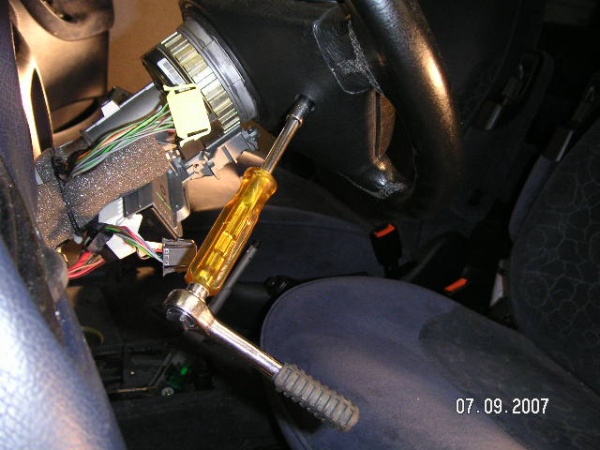

So, jetzt die blaue Schraube raus drehen und das Lenkrad ist ab.

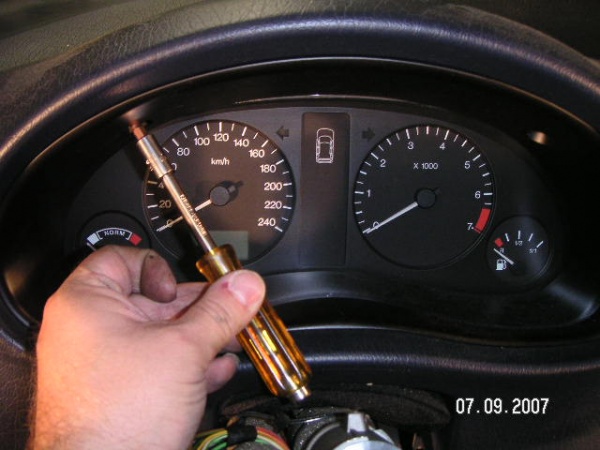

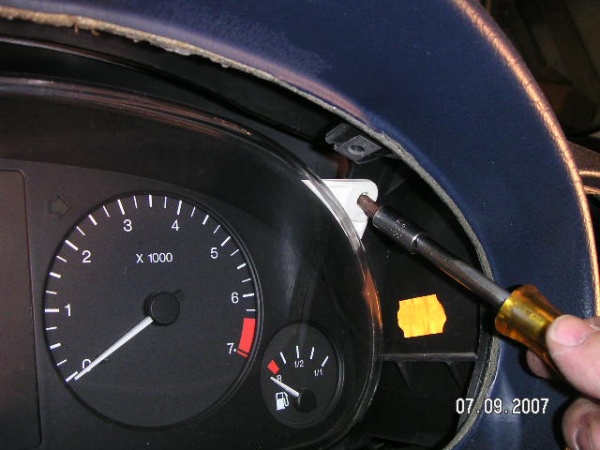

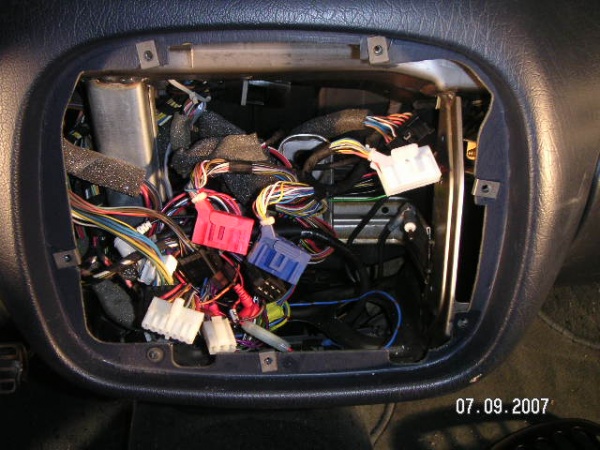

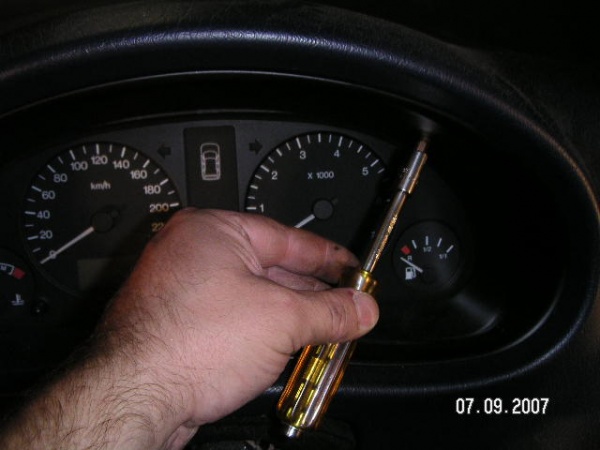

Jetzt lässt sich auch der Tacho leichter ausbauen.
Nachdem nun der Blendrahmen ausgebaut ist, sollte man unbedingt darauf achten, daß die Klammer am unteren Rand auch mit ausgebaut wurde. Sie muss raus, weil man sich ansonsten beim Ausbau vom Tacho die Scheibe verkratzt.

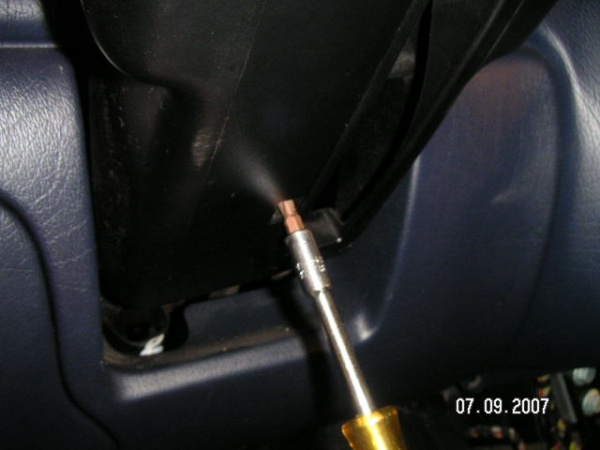

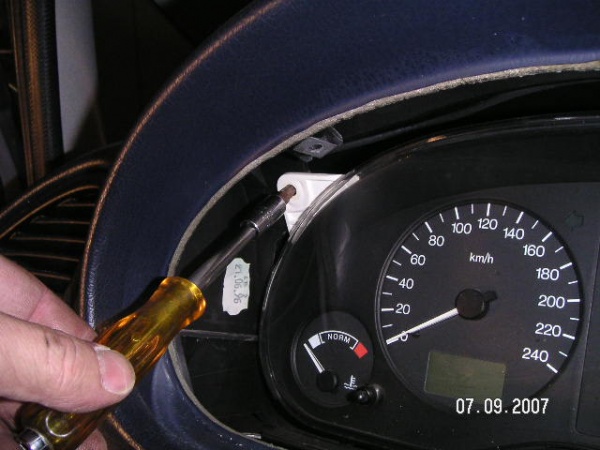

So, nun geht es mit den Schrauben weiter, die raus müssen.

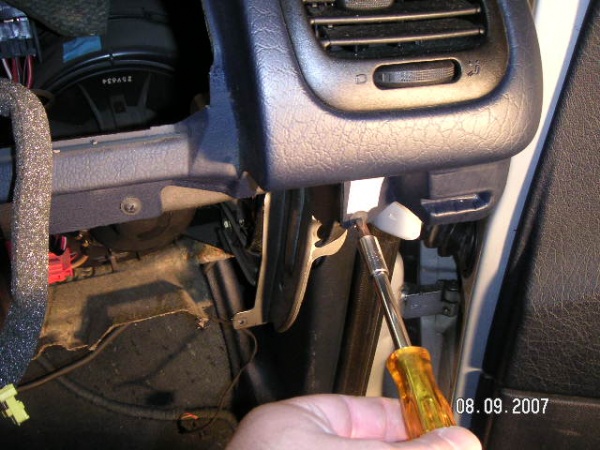

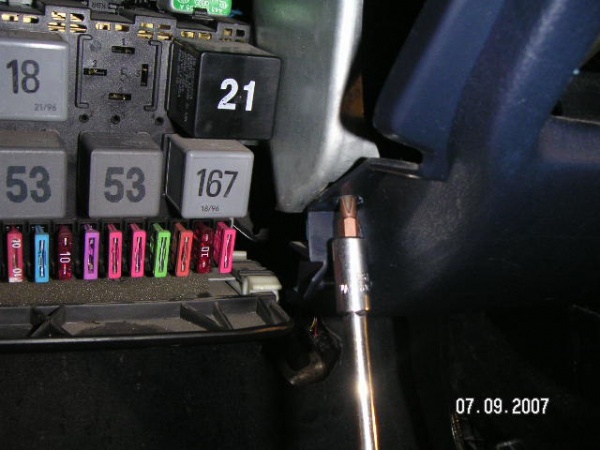

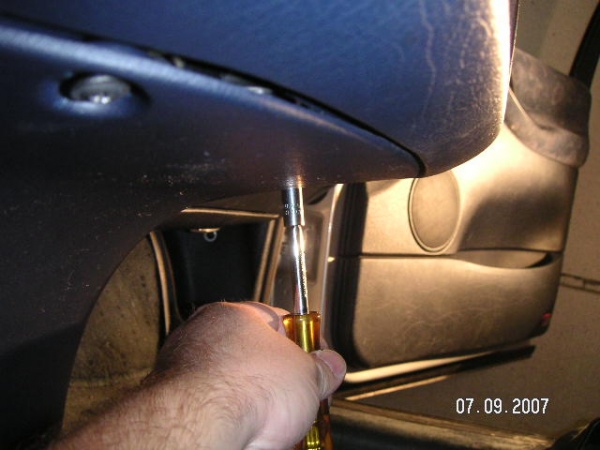

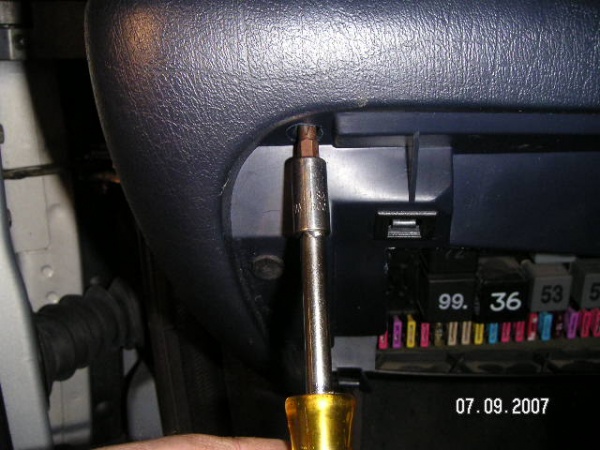

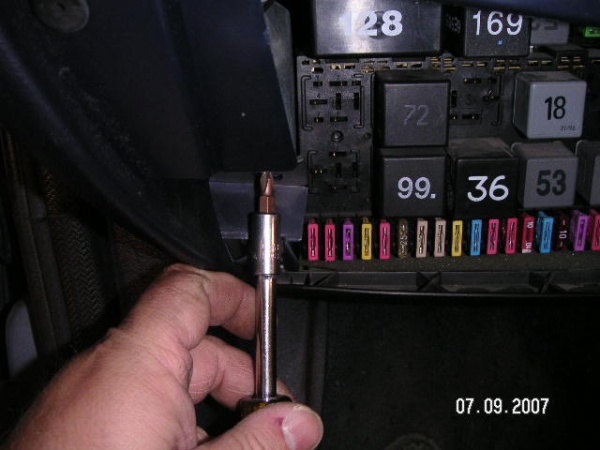

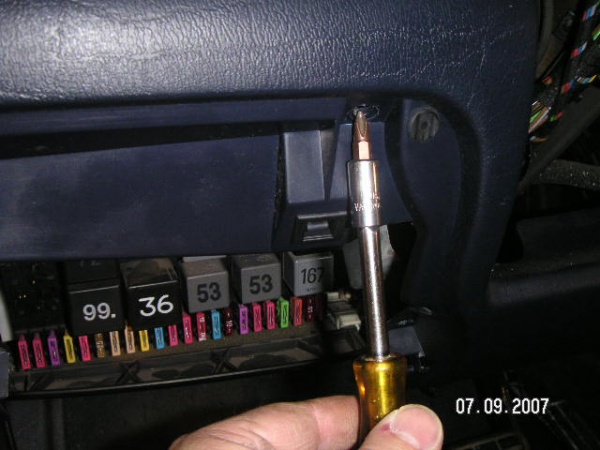

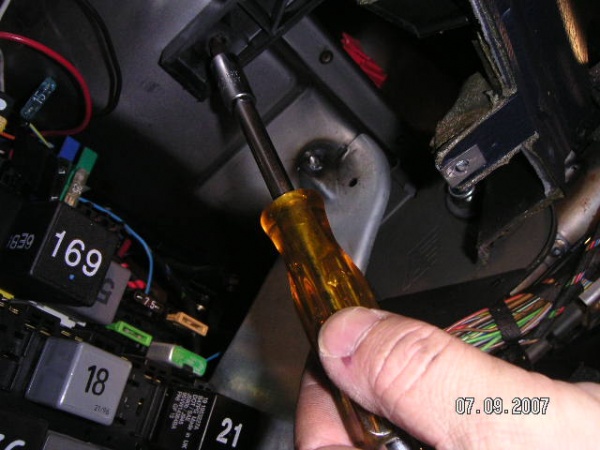

Im Fahrerfußraum neben dem Sicherungskasten.

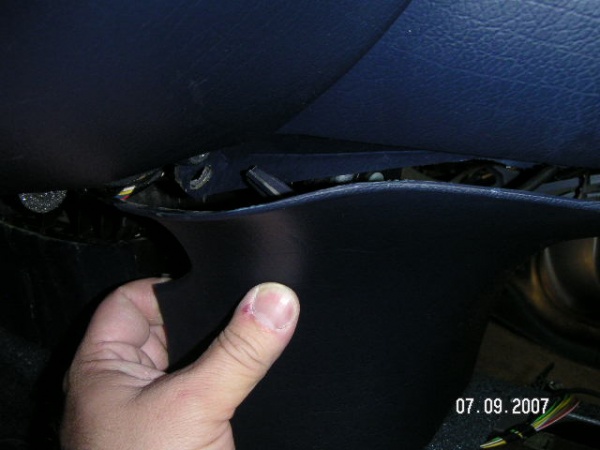

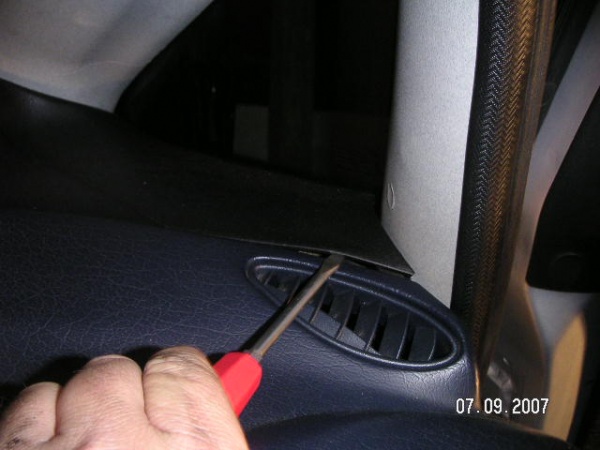

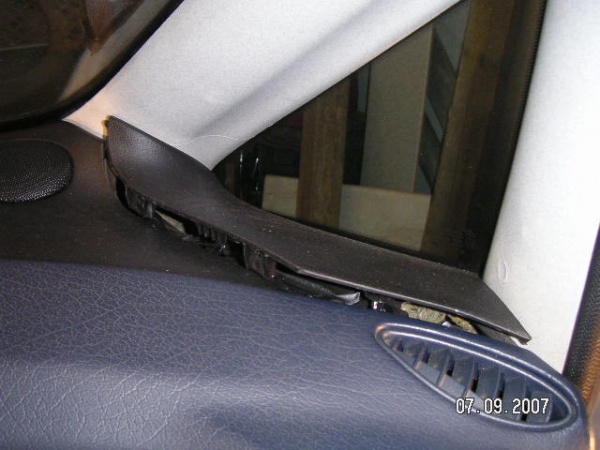

Leicht mit einem Schlitzschraubendreher anheben und den Rest mit der Hand abheben.

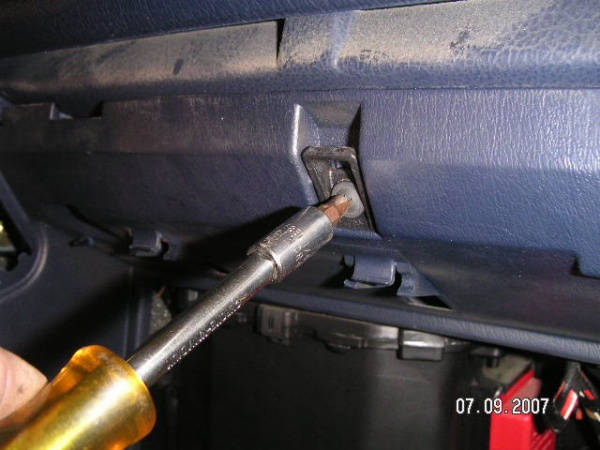

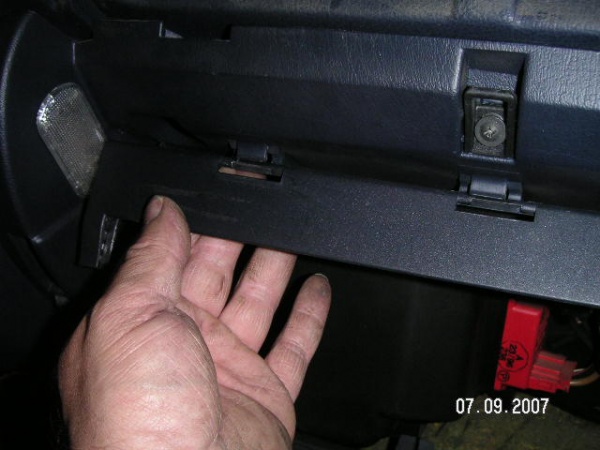

Das Handschuhfach ausbauen.

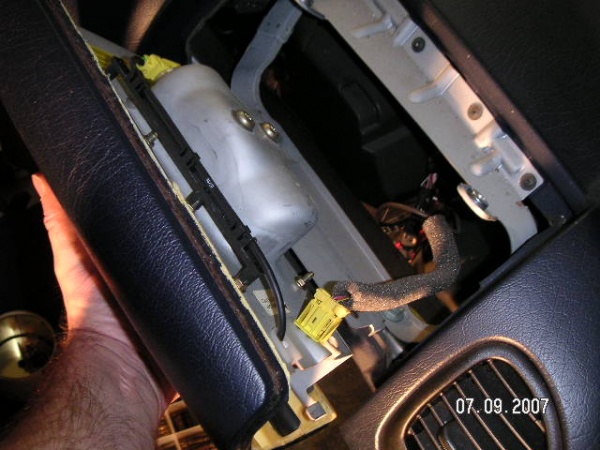

Hier sind die zwei Schrauben zu sehen die den Beifahrerairbag halten. Beim ausbau des Beifahrerairbag sollte man mit der selben Vorsicht dran gehen wie beim Fahrerairbag!!!

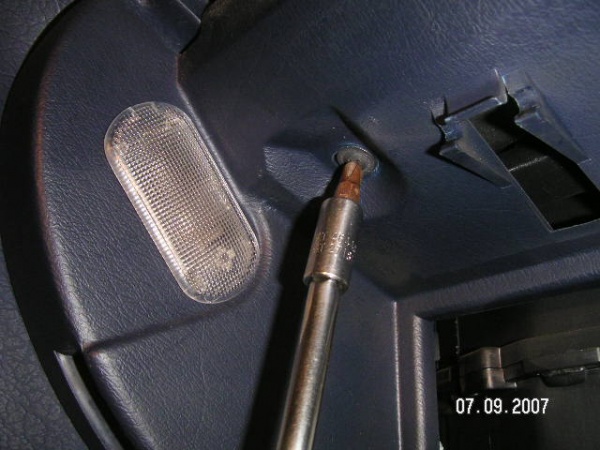

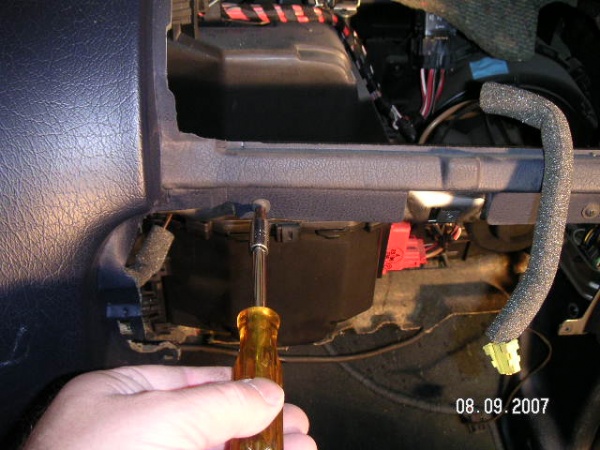

So. Nachdem der Beifahrerairbag ausgebaut ist müssen nun alle Kreuzschlitzschrauben und Sechskantschrauben aus dem Rahmen rausgedreht werden.
Jetzt geht es vorne beim Motor weiter.
Das Luftleitblech kann nun rausgezogen werden.

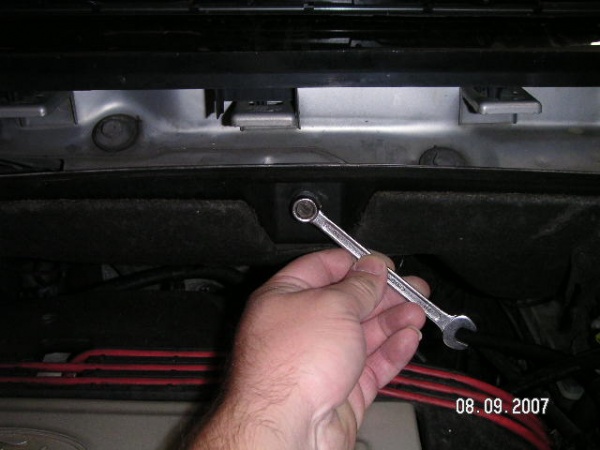

Jetzt muss der Pollenfilter kpl. ausgebaut werden. Neben und hinter dem Pollenfilter sitzen zwei Sechskantschrauben, die noch am Armaturenbrett festgeschraubt sind. Die müssen raus!!
Um den Pollenfilter rauszubauen, habe ich auch das Wischergestänge ausgebaut. Ich glaube, anders hätte ich das Ding auch nicht raus bekommen. Alles so eng!!! Wie das Wischergestänge ausgebaut wird, ist in der KB ausführlich beschrieben.

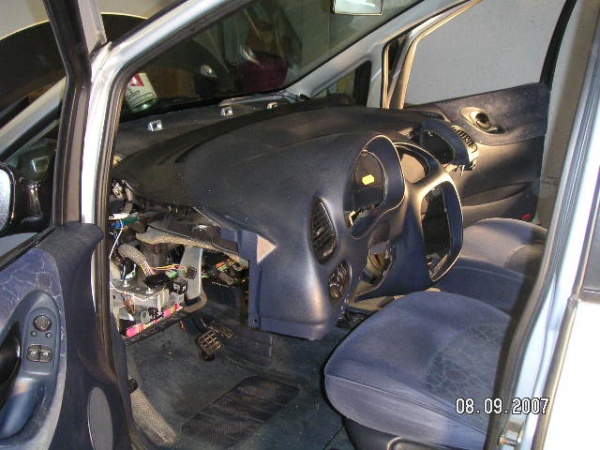

Jetzt kann man das Armaturenbrett etwas nach hinten ziehen und die Stecker für den Sonneneinstrahlsensor (nur bei Climatronic) und vom Lichtschalter und den Lautsprecher abziehen.

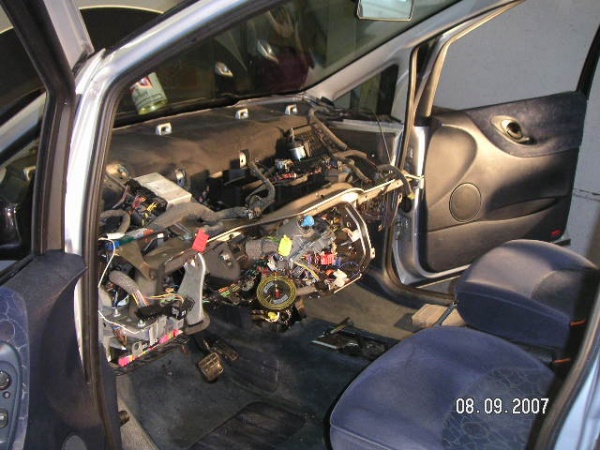

Und weg isses
Na?? War doch gar nicht so schwer, oder??

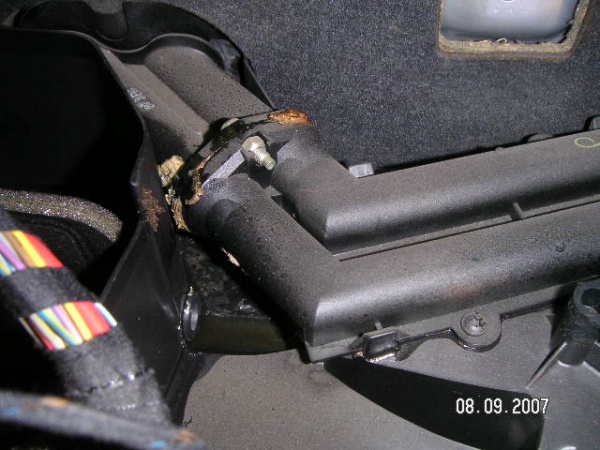

Jetzt konnte ich auch den Grund für die beschlagene Frontscheibe und den Wasserverlust sehen.

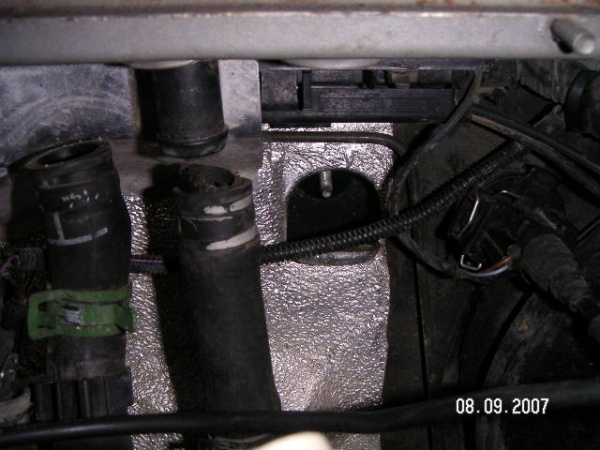

Wie man auf dem Bild sieht, ist das Wischergestänge ausgebaut und man hat mehr Platz um an die Anschlüsse für den Wärmetauscher zu kommen.
So.
Ab hier besteht die Möglichkeit den Wärmetauscher von der Motorseite, mit einem langen Schraubenzieher am Flansch auseinander zu schrauben und sich somit die Arbeit mit der Lenksäule und dem ganzen anderen Kram zu ersparen. Die Idee stammt von THWFrank. Er hat meine Anleitung bis hier hin befolgt und dann den Wärmetauscher am Flansch auseinander geschraubt und ihn dann gewechselt. Ich habe anschließend ein paar Bilder von dem Wärmetauscher gemacht, um euch zu zeigen wie der Wäremtauscher am Flansch auseinander geschraubt werden kann.

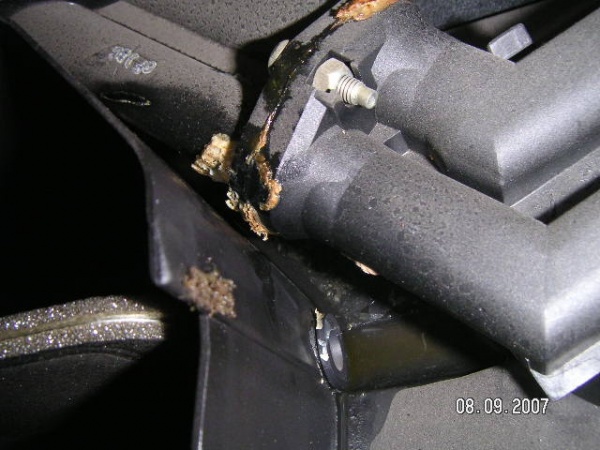

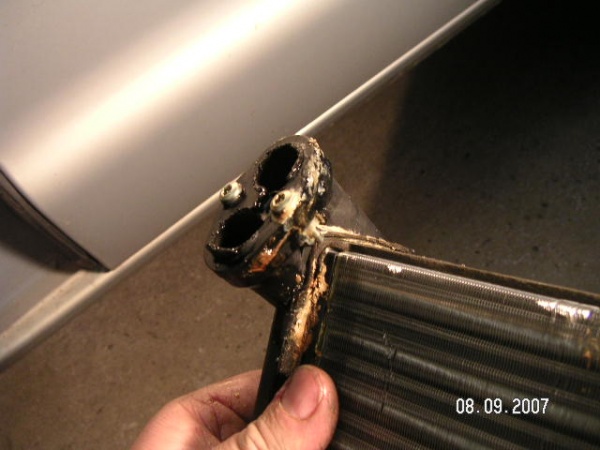

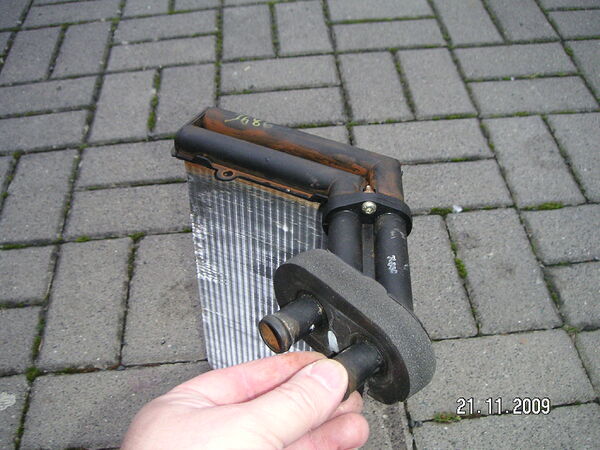

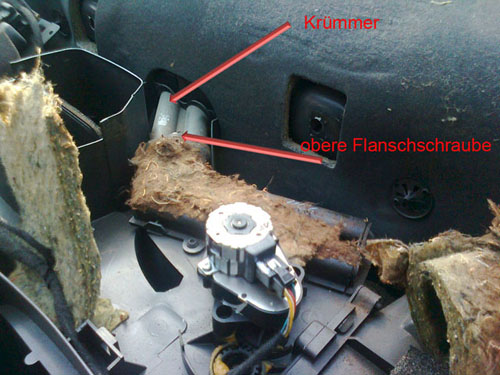

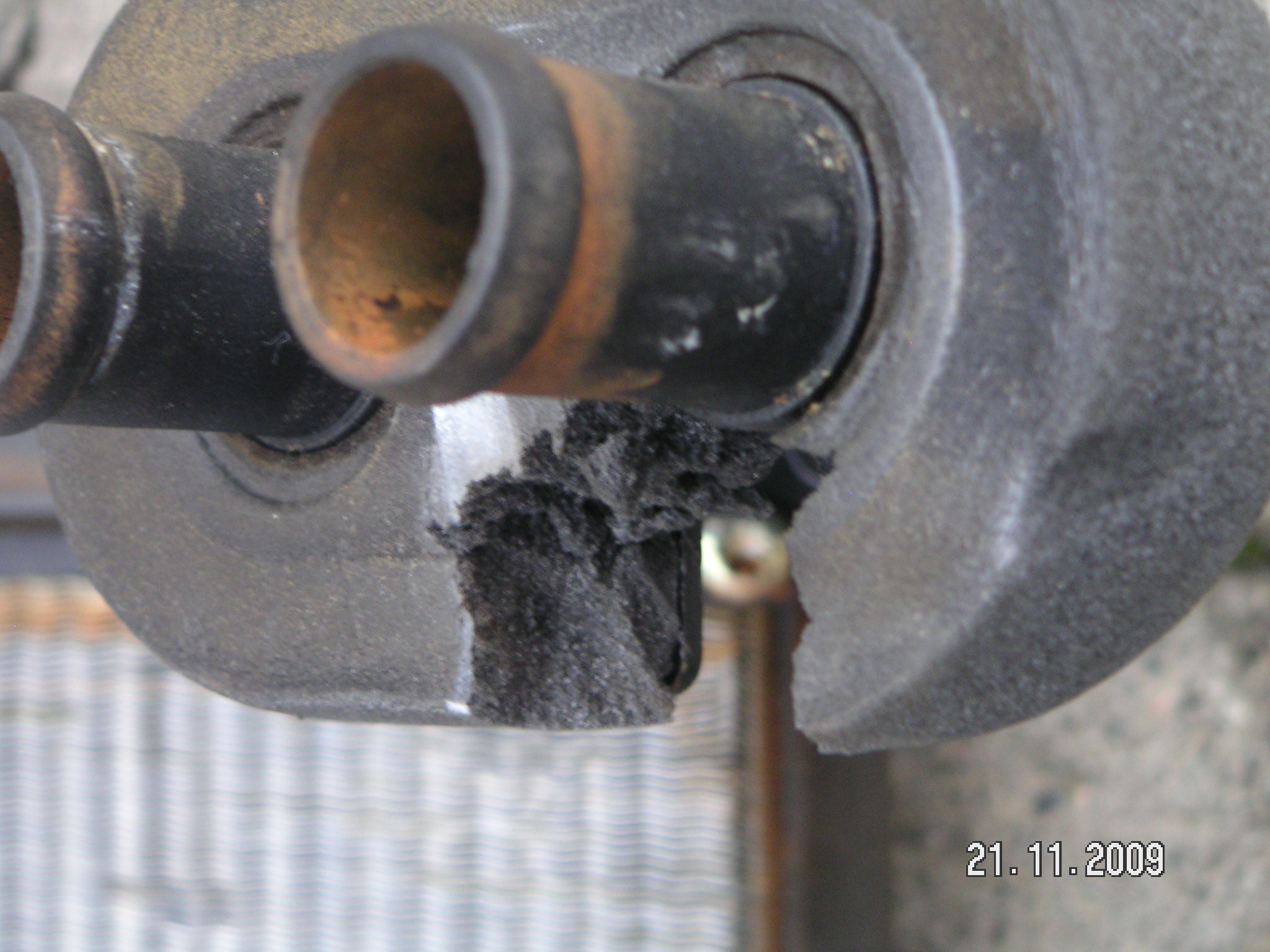

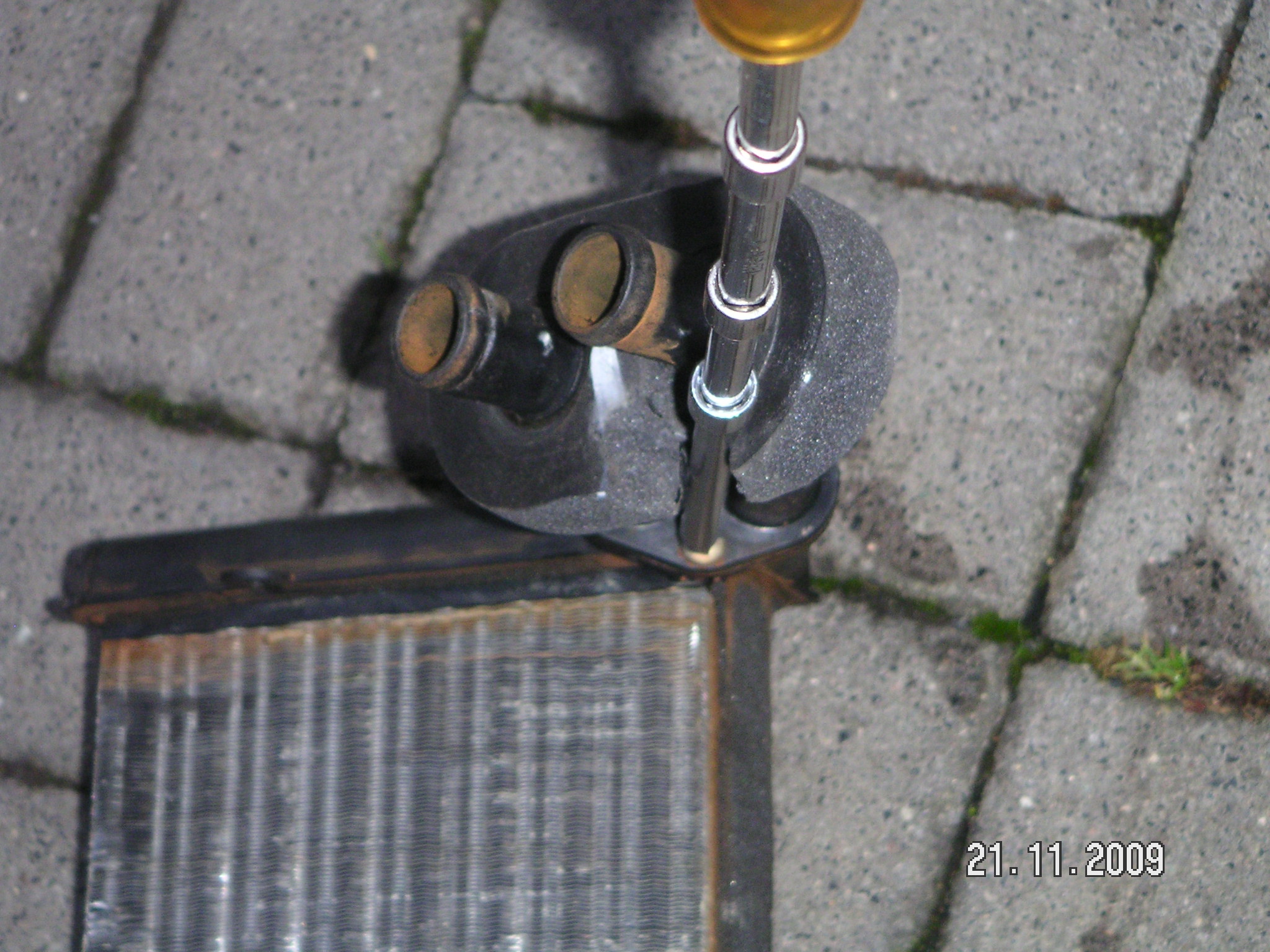

Hier seht ihr den Flansch. Er ist mit zwei Schrauben befestigt. Die zweite sitzt unten drunter. Zwischen den beiden Rohren sitzt Schaumgummi. Diese müsst ihr irgendwie zwischen den Rohren weg bekommen, sonst kommt ihr mit dem Schraubenzieher nicht an die Schraube dran.

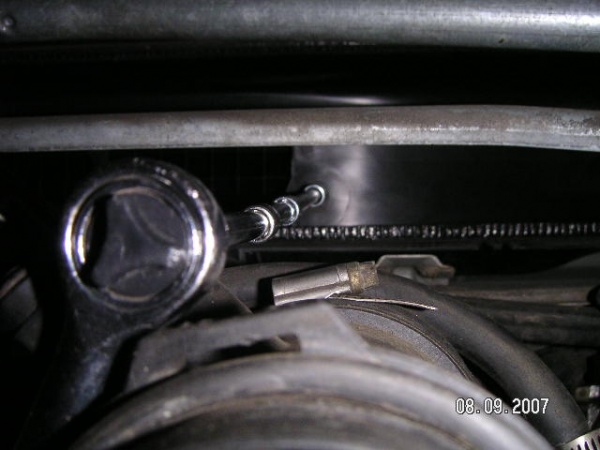

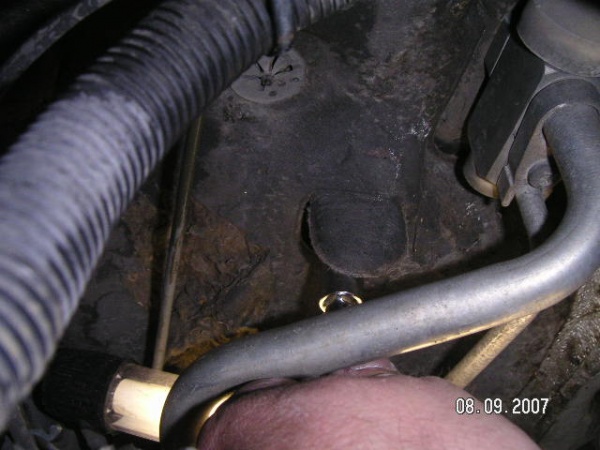

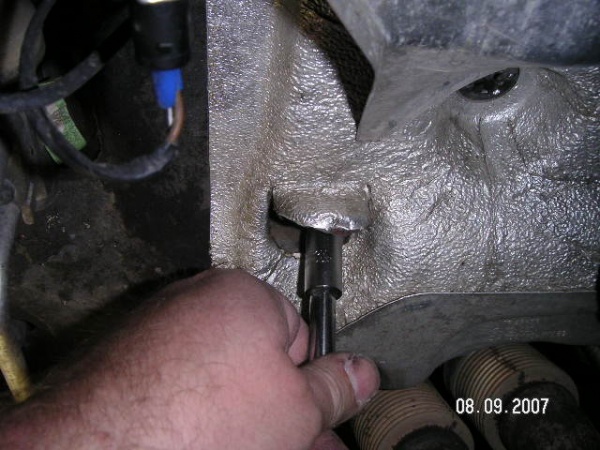

Jetzt mit einem langen Schraubenzieher die untere Schraube am Flansch abschrauben. Die obere Schraube dürfte kein Problem sein.
Dann den Wäremtauscher an dieser Stelle trennen und aus seiner Position ziehen.
Wer das nicht schafft, der muss nun den Beitrag weiter verfolgen. Ansonsten ist er hier am Ziel angekommen.
-------------------------------------------------------------------------------

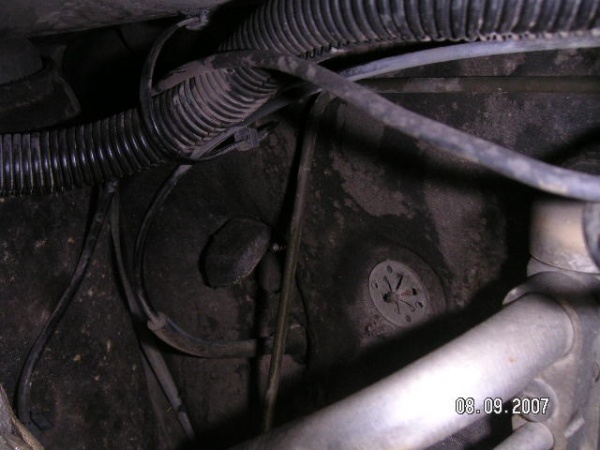

Nun müssen vier Schrauben, die sich an der Spritzwand befinden und hinter so kleinen klappen verstecken, rausgeschraubt werden. Hierbei sei zu bedenken, daß ich den Anschluss für den Klimaverdampfer nicht abgeschraubt habe und er derjenige ist, der die ganze Lüftereinheit im Innenraum von außen noch festhält.

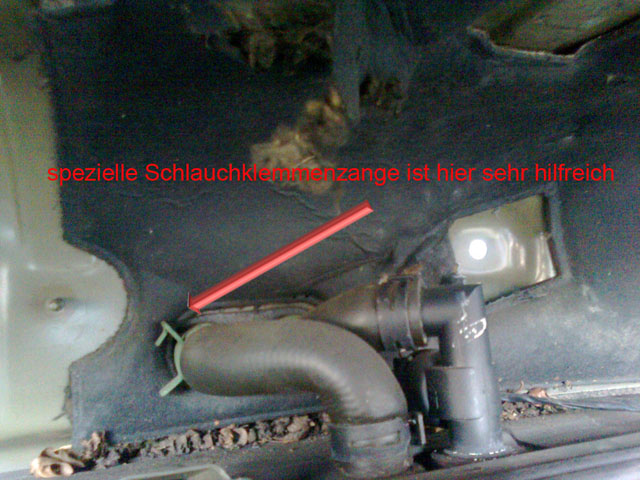

Hier erkennt man, dass beim Abziehen des Schlauches eine Schlauchdurchführung angebrochen ist. Sie hätte wahrscheinlich nicht mehr lange gehalten und wäre dann früher oder später auch undicht gewesen.

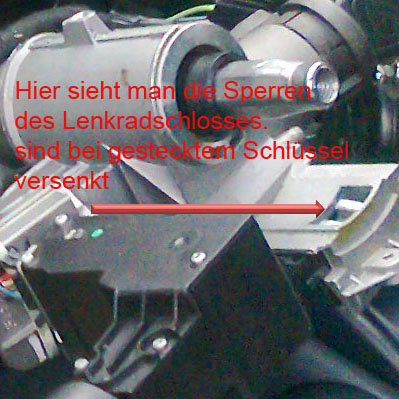

Um den Wärmetauscher aus seine Position zu ziehen, muss der Querträger im Innenraum abgeschraubt werden. Nun sollte man die Lenksäule an folgenden Punkten abschrauben.

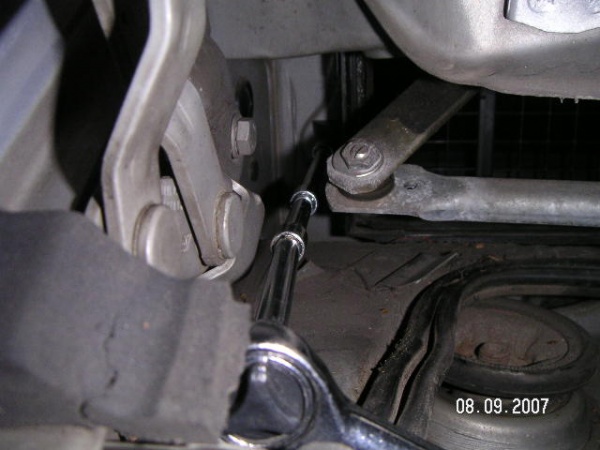

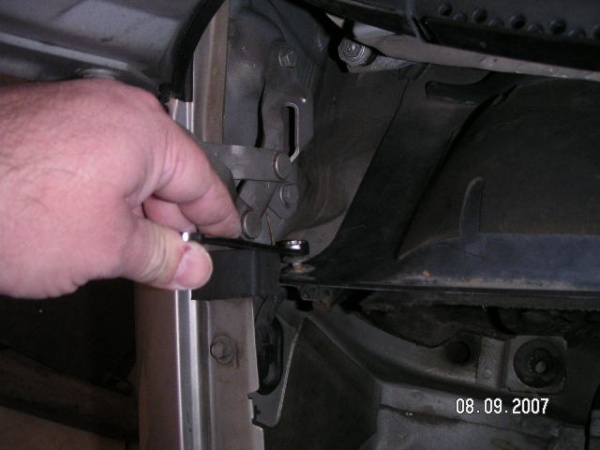

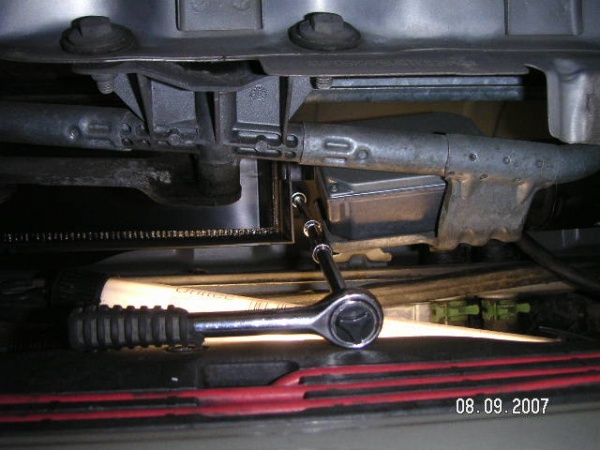

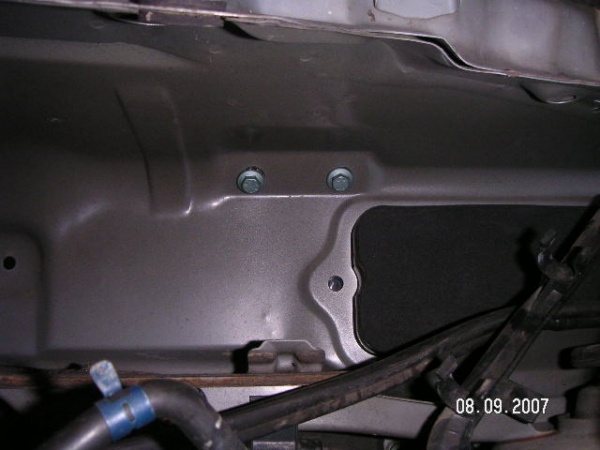

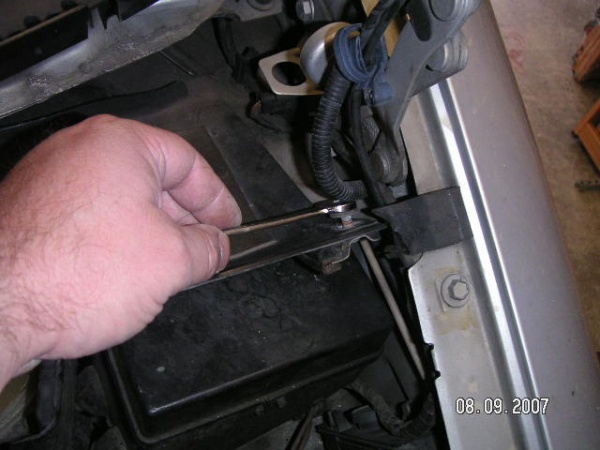

Diese zwei Sechskantschrauben sind im Motorraum neben den Anschlussleitungen vom Wärmetauscher und müssen raus.

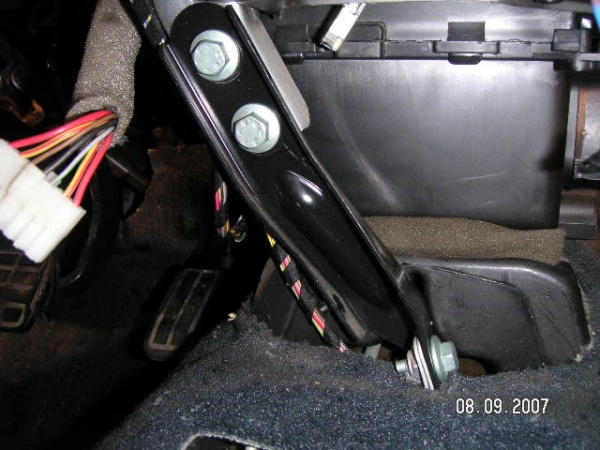

Auch diese Stütze auf dem Mitteltunnel muss weg.

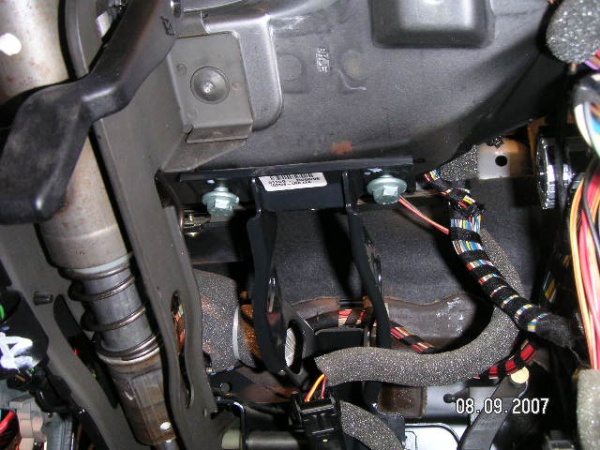

So. Nun noch diese zwei Sechskantschrauben neben der Lenksäule rausdrehen, und der Querträger ist frei.
Wenn man nun die zwei Schrauben auf dem Wärmetauscher rausdreht und die kleinen Rastnasen etwas zur Seite drückt (Vorsicht, bei mir sind zwei abgebrochen), kann man den Wärmetauscher auswechseln. Aber, die gesamte Lüftereinheit muss dabei mit hohem Kraftaufwand nach innen gezogen werden.
So. Alter Wärmetauscher ist raus.

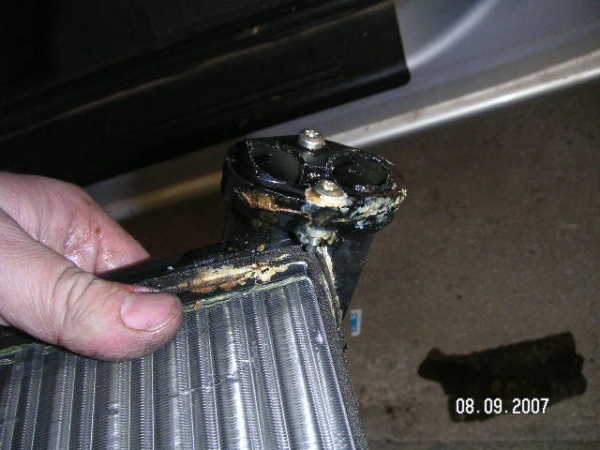

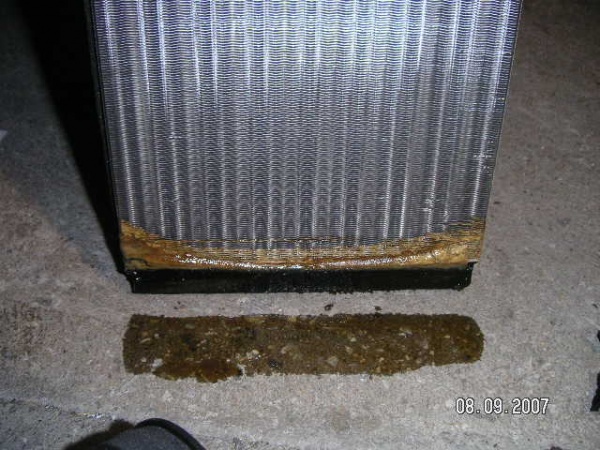

Beim Ausbau des alten Wärmetauscher ist auch dieser an den Anschlußleitungen abgebrochen.

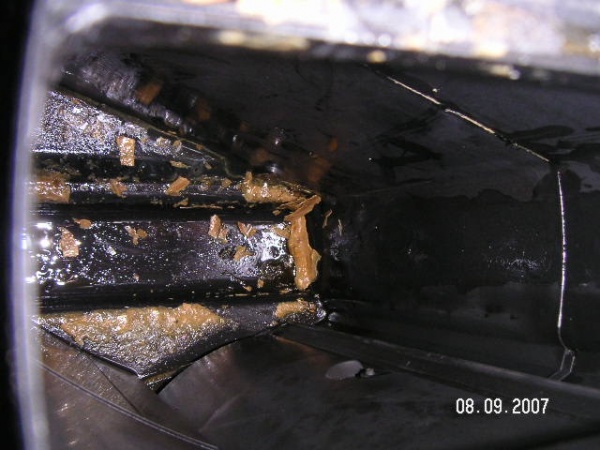

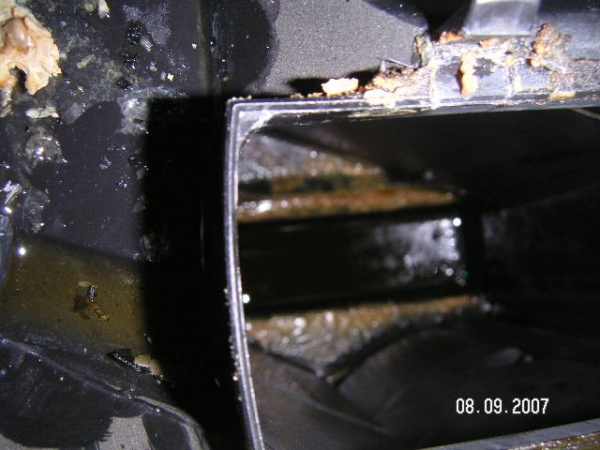

Die braune Masse ist wahrscheinlich das Kühlerdichtmittel dass ich vor ca. 6 Monaten reingeschüttet habe.

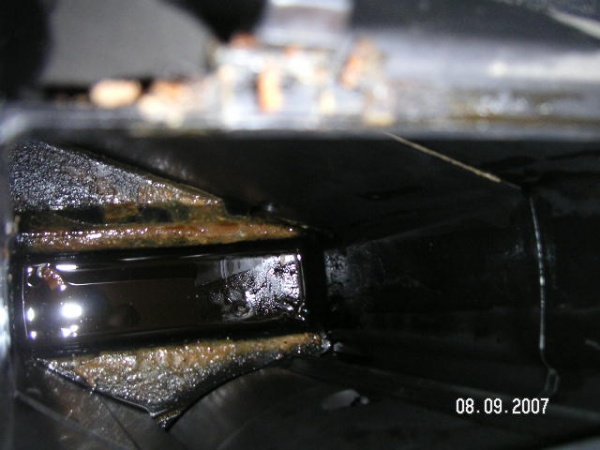

Den Sumpf habe ich mit alten Lappen trocken gewischt und die Reste mit einem Staubsauger rausgesaugt.
Haa, das war es. Nun den neuen Wärmetauscher einsetzen und alles wieder zusammen bauen.

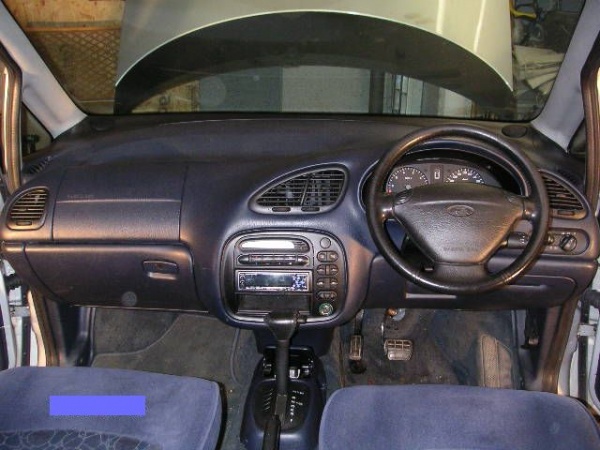

Sollte dann ungefähr so aussehen
Wenn es allerdings so aussieht, dann habt ihr irgend etwas falsch gemacht.
Tja, und das ist er (ich).
Der Fachkundige Mechaniker
Einen besonderen Dank an meine Frau, die mich auf Kommando mit Essen und Trinken versorgt, und mir die Kinder vom Hals gehalten hat.
Desweiteren möchte ich mich auch bei Wolfgang bedanken. Ohne seine Datei hätte ich wahrscheinlich die wichtigsten Punkte nicht gefunden und wäre an diesem Projekt gescheitert.
Womöglich wäre ich auch dann abgeholt worden. Mit einer Jacke die hinten zugebunden wird. ](*,) ](*,) ](*,) ](*,)
Tja, und da ich ja das Wischergestänge eh schon draußen hatte, habe ich es mit Schmiernippel nachgerüstet. Wie so etwas gemacht wird, ist hier im Forum beschrieben. Auch Danke an dieser Stelle.
Wer war dass auch noch???
Für die Richtigkeit der beschriebenen Arbeiten übernehme ich keine Gewährleistung. Wer sich an diese Arbeit wagt, handelt auf eigenes Risiko !!!
es ist stolz auf sich
der maddin
So und hier der erste Teil als Video
Und hier der Teil 2
