Relaisplatzbelegung für Baujahre 1995 bis ca. 07/1997
Steckplatz (Abbildung) | 1,9TDI | 2,0 VW | 2,0 Ford | 2,3 Ford | 2,8 V6 |
---|---|---|---|---|---|
1 | Zusatzheizungsrelais | Zusatzheizungsrelais | Zusatzheizungsrelais | Zusatzheizungsrelais | Zusatzheizungsrelais |
2 | Heckscheibenwischer-Intervallrelais | Heckscheibenwischer-Intervallrelais | Heckscheibenwischer-Intervallrelais | Heckscheibenwischer-Intervallrelais | Heckscheibenwischer-Intervallrelais |
3 | Motorsteuerungsrelais | Motorsteuerungsrelais | Motorsteuerungsrelais | Motorsteuerungsrelais | Motorsteuerungsrelais |
4 | Relais für Nebenfahrstromkreise | Relais für Nebenfahrstromkreise | Relais für Hauptfahrstromkreise | Relais für Hauptfahrstromkreise | Relais für Nebenfahrstromkreise |
5 | |||||
6 | Blinker-Relais | Blinker-Relais | Blinker-Relais | Blinker-Relais | Blinker-Relais |
7 | Scheinwerferwascherpumpen-Relais | Scheinwerferwascherpumpen-Relais | Scheinwerferwascherpumpen-Relais | Scheinwerferwascherpumpen-Relais | Scheinwerferwascherpumpen-Relais |
8 | WSS-Waschpumpen-Relais | WSS-Waschpumpen-Relais | WSS-Waschpumpen-Relais | WSS-Waschpumpen-Relais | WSS-Waschpumpen-Relais |
9 | Akustische Lichtkontrolle | Akustische Lichtkontrolle | Akustische Lichtkontrolle | Akustische Lichtkontrolle | Akustische Lichtkontrolle |
10 | NSL Relais | NSL Relais | Sammelschiene NSL | Sammelschiene NSL | NSL Relais |
11 | Relais für Hupe | Relais für Hupe | Relais für Hupe | Relais für Hupe | Relais für Hupe |
12 | Vorglührelais | Kraftstoffpumpen-Relais | Kraftstoffpumpen-Relais | Kraftstoffpumpen-Relais | Kraftstoffpumpen-Relais |
13 | Fern-/Abblendlicht-Relais | Fern-/Abblendlicht-Relais | Fern-/Abblendlicht-Relais | Fern-/Abblendlicht-Relais | Fern-/Abblendlicht-Relais |
14 | Heckscheibenheizungsrelais | Heckscheibenheizungsrelais | Heckscheibenheizungsrelais | Heckscheibenheizungsrelais | Heckscheibenheizungsrelais |
15 | WSS Scheibenwischerrelais | WSS Scheibenwischerrelais | WSS Scheibenwischerrelais | WSS Scheibenwischerrelais | WSS Scheibenwischerrelais |
16 | Relais Windschutzscheibenheizung | Relais Windschutzscheibenheizung | Relais Windschutzscheibenheizung | Relais Windschutzscheibenheizung | |
17 | Relais für Allradantrieb | Relais für Allradantrieb | Relais für Allradantrieb | ||
18 | Fensterheber-Relais | ||||
19 | Akustische Lichtkontrolle | Akustische Lichtkontrolle | Türwarnsummer | Türwarnsummer | Akustische Lichtkontrolle |
20 | |||||
21 | Relais für Dreieckfenster hinten | Relais für Dreieckfenster hinten | Relais für Dreieckfenster hinten | ||
22 | Differenzialsperrenrelais | Differenzialsperrenrelais | Differenzialsperrenrelais | ||
23 | Tagfahrleuchten-Relais | Tagfahrleuchten-Relais | Tagfahrleuchten-Relais | Tagfahrleuchten-Relais | |
24 | Relais für Zusatzheizung | Relais für Zusatzheizung | Relais für Zusatzheizung | ||
25 | Heizgebläsemotorrelais vorne, große Stufe | Heizgebläsemotorrelais vorne, große Stufe | Kühlerlüfterrelais (Automatikgetriebe) | Laststromwechselrelais bei 2. Batterie | Heizgebläsemotorrelais vorne, große Stufe |
26 | Klimakompressorrelais, Vollastabschaltung | Klimakompressorrelais, Vollastabschaltung | Klimakompressorrelais, Vollastabschaltung | ||
27 | Heizgebläsemotorrelais vorne, kleine Stufe | Heizgebläsemotorrelais vorne, kleine Stufe | Kühlerlüfterrelais (hohe Drehzahl) | Kühlerlüfterrelais (ohne Klima, manuelles Getriebe) | Heizgebläsemotorrelais vorne, kleine Stufe |
28 | Klimakompressorrelais | Klimakompressorrelais | Vollastrelais | Klimakompressorrelais | |
29 | Dioden Külerlüfterweiterlauf | Dioden Külerlüfterweiterlauf | Kühlerlüfterrelais (niedrige Drehzahl) | Dioden Külerlüfterweiterlauf | |
30 | Getriebe-Relais | Getriebe-Relais | Relais für Rückfahrscheinwerfer bei Automatikgetriebe | Relais für Rückfahrscheinwerfer bei Automatikgetriebe | Getriebe-Relais |
31 | Sekundärluftpumpenrelais | Sekundärluftpumpenrelais | Sekundärluftpumpenrelais | Sekundärluftpumpenrelais | Sekundärluftpumpenrelais |
32 | Kühlerlüfterzeitrelais | Kühlerlüfterzeitrelais | Kühlerlüfterzeitrelais |

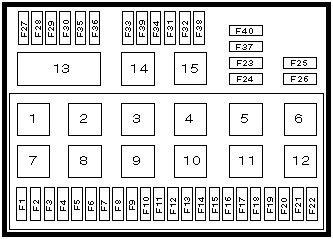

Relaisträger Ebene 1
Relaisträger hinter dem Kombiinstrument/KI (Tacho)
Relaisträger im Motorraum
