Beschreibung hintere Lüftung

Hier wird die hintere Lüftung von SGA 1 beschrieben.

Zuallererst muss die linke hintere Seitenverkleidung ausgebaut werden.

Eine Info darüber gibt es hier im Forum, welche aber vom Modell SGA 2 ist. Die kann man auch nehmen.

Die genaue Beschreibung kommt aber hier noch rein.

Wenn die Verkleidung weg ist sieht man das hier.


Dies ist mein Junior der mich tatkräftig unterstützt.

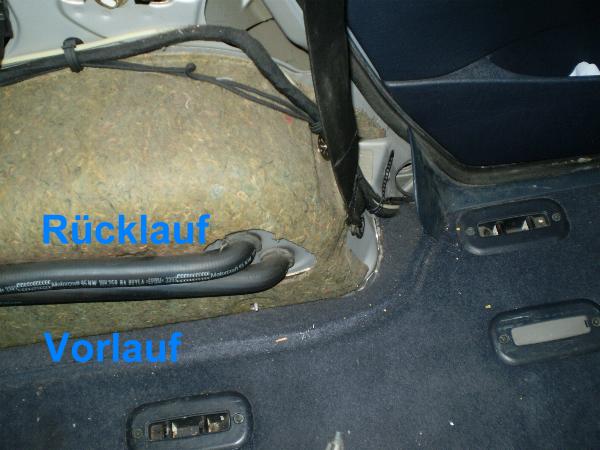

Hier sieht man den Verlauf der Wasserschläuche.


Diese kommen von unten entweder direkt von den beiden Rohren von vorne oder aber vom ZH.

Hier seht Ihr den Motor und den Vorwiderstand vom Lüftermotor


Wenn Ihr im Himmel die Temperatureinstellung auf Warm oder Kalt stellt dreht ein Stellmotor die Luftklappe im Heizkasten auf Warm oder Kalt.

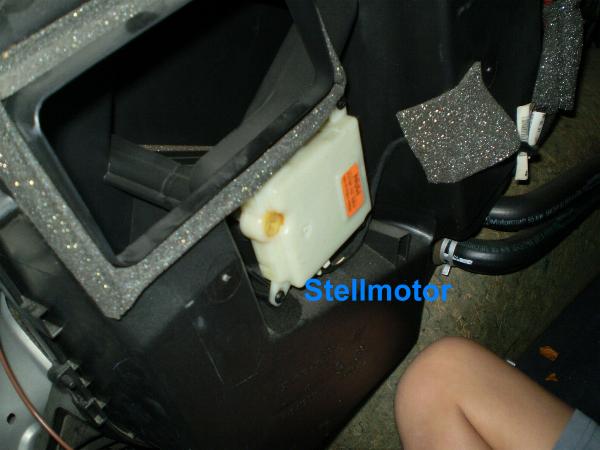

Hier sind die Klappe und der Stellmotor zu sehen


Sollten dort Probleme auftauchen bitte hier suchen.

So ich hoffe dieser kleine Beitrag hilft zukünftige Probleme mit der Fondheizung zu beseitigen und gibt einen Überblick darüber wie diese aufgebaut ist.

Gruß Frank
