Datum: 23.12.2016
Kilometerstand: 277.000
Kosten: 70€
Art: Mangel: Kühlsystem
Modell: VW Sharan Special Individual
Motor: TDI PD 103KW/140PS - 1968cm³ - BRT (mit DPF)
Kühler war schon mal leicht undicht aber mit Dichtmittel Undichtigkeit behoben.
Nach längerer Standzeit ist der Kühler vollständig undicht geworden und ausgelaufen.
Nach wiederum langer Zeit (keine Lust mehr auf Reparatur…) habe ich endlich einen neuen Kühler eingebaut.
Original Kühler würde laut VAG Werkstatt 430€ kosten + Arbeitskosten…Da ist meine Motivation auf selbermachen wieder gestiegen und ich habe einen Kühler über Internet für 70€ bestellt.
Der Ausbau ist aber beim diesem Modell (2006) einfacher als im Forum beschrieben.
Kühlergrill-Stoßstangenverkleidung ist ein Stück. Scheinwerfer müssen nicht ausgebaut werden !
Mit Klimaanlage (kein Bohren nötig) und mit Streben auch keine Aktionen !

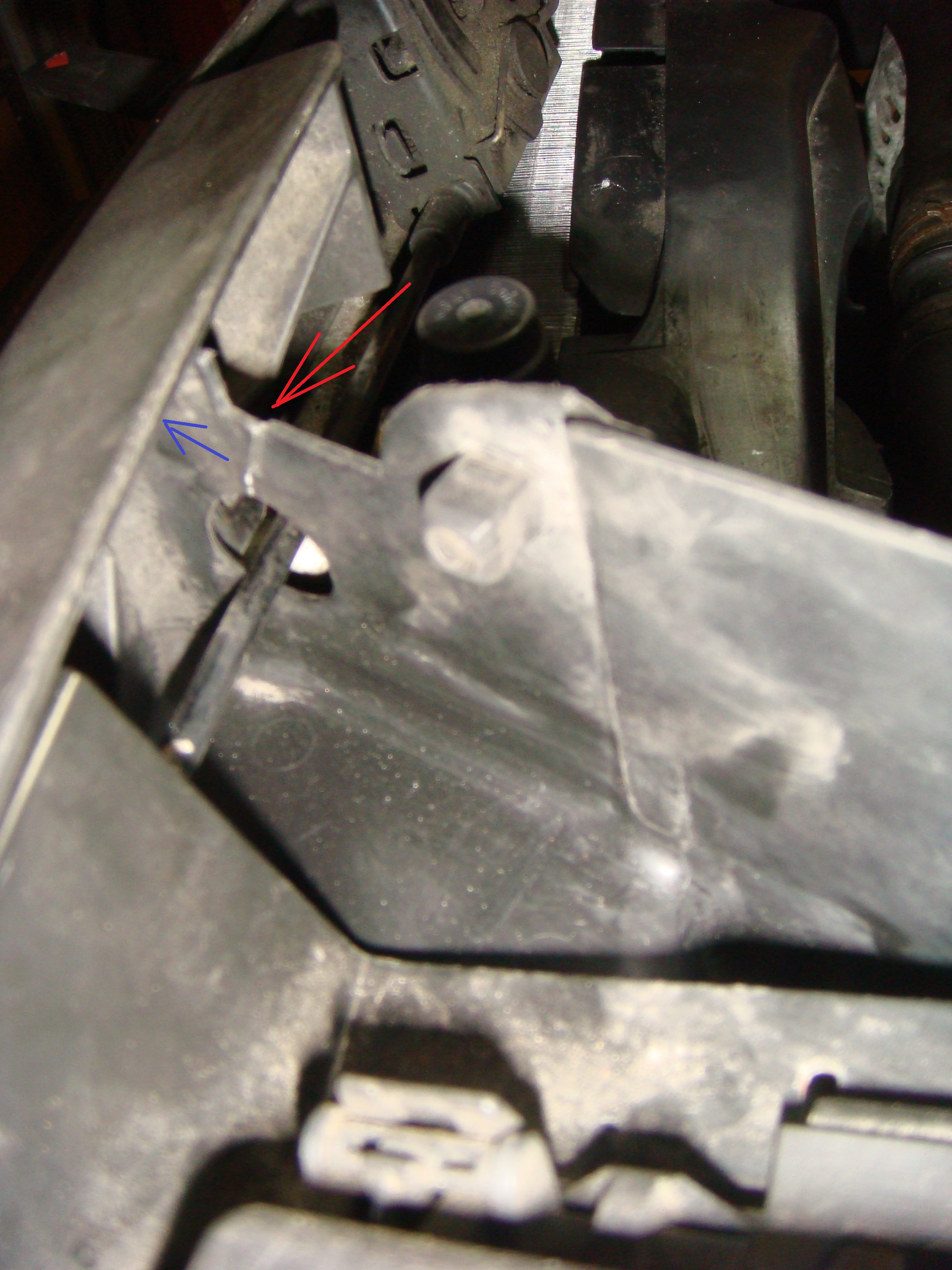

Klimaanlage war mal undicht und in Reparatur und welche Überraschung…, die im Forum erwähnten, zu bohrende Löcher zu finden und noch eine kleine Aussparung:
Wie bereits erwähnt, sind die Bohrungen bei diesem Modell nicht notwendig um den Wasserkühler auszubauen.
Ausbau:
-
Fahrzeug aufbocken (so hoch wie möglich-meine Unterstellböcke waren ca. 40cm, unter den Längsträgern und das hat gerade gut gepasst)
-
Motorabdeckung entfernen
-

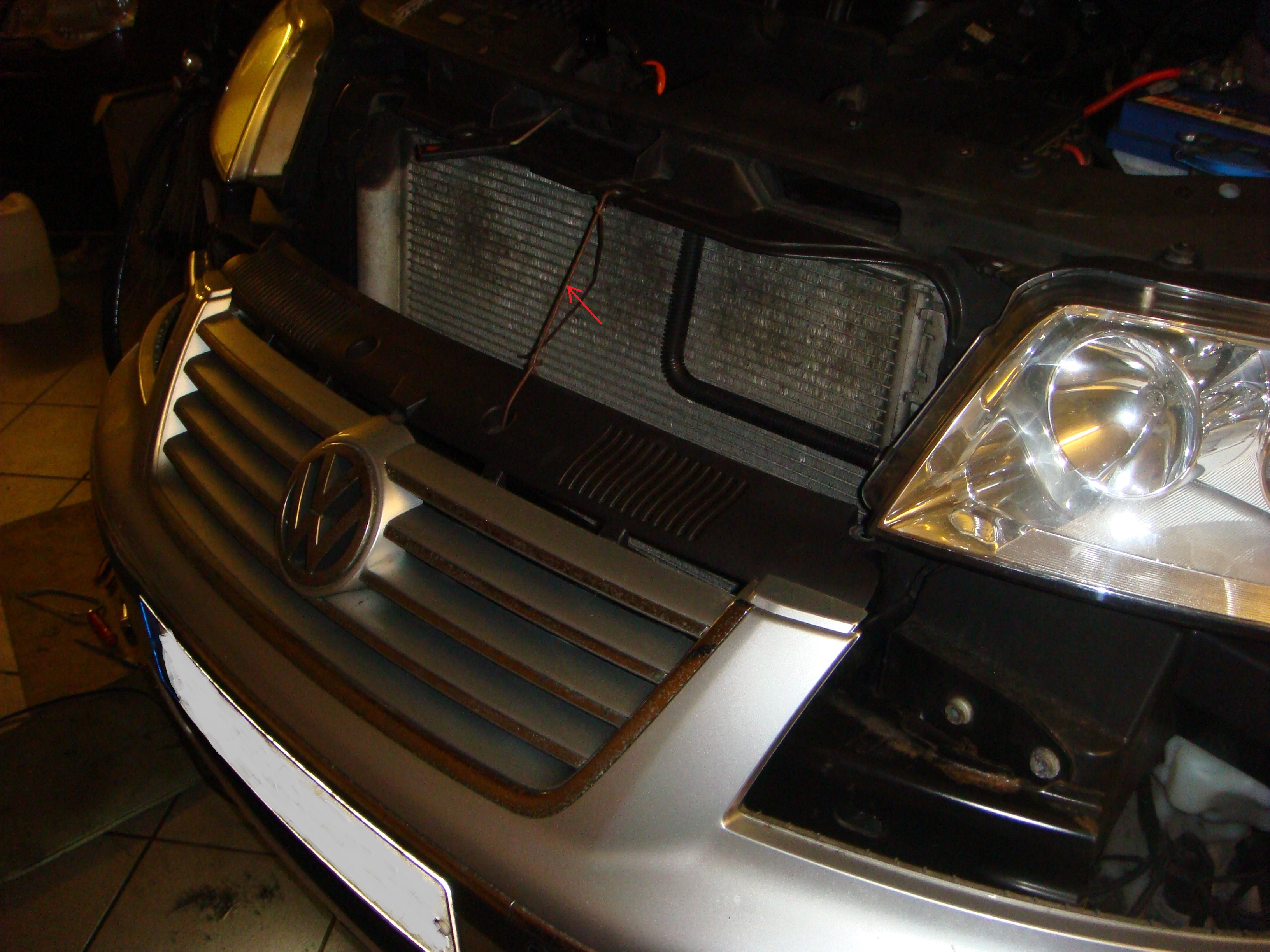

Alle 4 Schrauben oben am Kühlergrill lösen
-

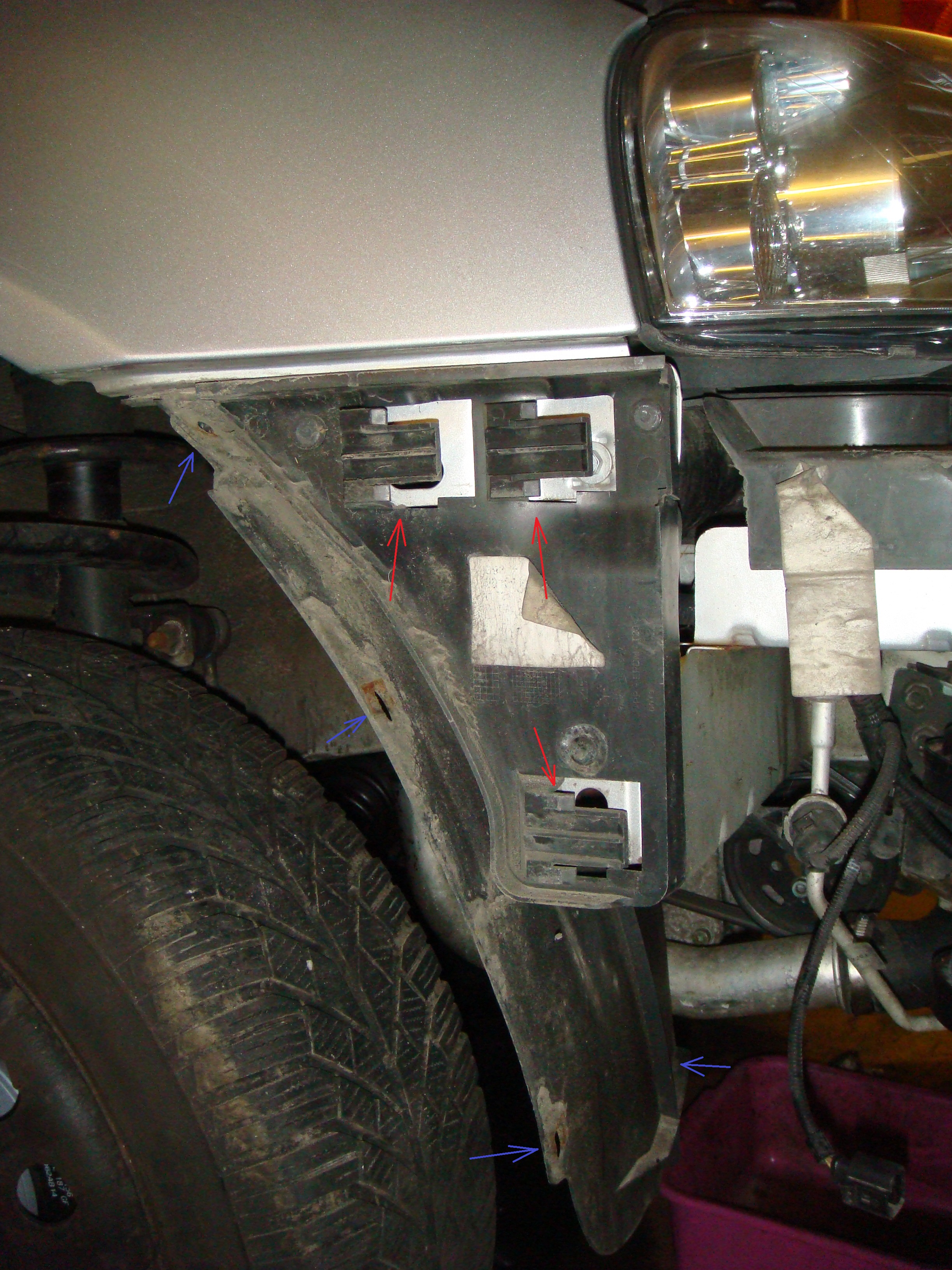

Alle Schrauben im Radkasten lösen - blaue Pfeile (Bild-Verkleidung schon abgebaut)
-
Spreizniete unten an der Verkleidung lösen - Stift von oben herausdrücken und dann Spreizniet herausziehen
-

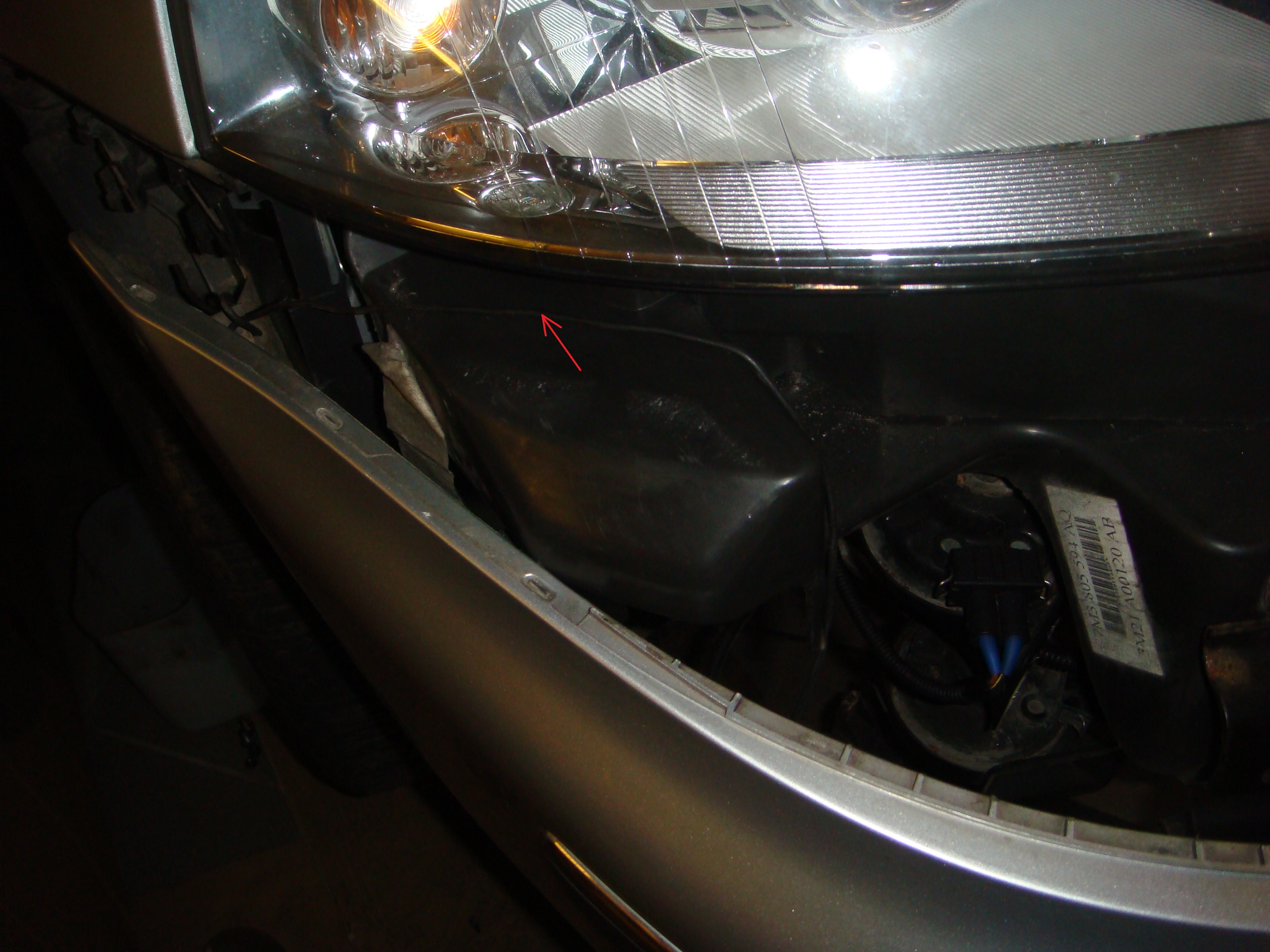

Verkleidung nach vorne Ziehen (am Radkasten durch seitliches Ziehen aus der Verrastung lösen)
Wenn man alleine arbeitet, ist es sinnvoll einen Draht bereitzuhalten mit dem man die Verkleidung in der Mitte aufhängt, bis man die Stecker der Nebelscheinwerfer, Abstandssensoren und den Schlauch der Scheinwerferreinigung löst.
Auf der Beifahrerseite ist es empfehlenswert die Verkleidung zusätzlich mit einem Draht zu befestigen, da die Leitung zum Nebelscheinwerfer kürzer ist als auf der Fahrerseite (zumindest bei meinem Sharan).
Danach kann man in aller Ruhe die Steckverbindungen der Nebelscheinwerfer, Abstandssensoren und den Schlauch der Scheinwerferreinigung lösen.
Wenn der Behälter der Scheibenwaschanlage nicht leer ist, muss man einen Behälter bereithalten, da das Wasser beim Entfernen des Schlauches ausläuft.
Die Stoßstangenverkleidung sieht auf der Innenseite so aus:
Um den Stecker vom Kühlerlüfter ziehen zu können muss oben noch ein Zugang geschaffen werden.
Batterieabdeckung entfernen und Batterie abklemmen (Masse abklemmen reicht) und Anschlussklemme gegen Kontakt sichern.
2 Schrauben lösen
Hochklappen und festmachen
Zum Ausbau des Kunststoffteils unter den Hautpsicherungen, ohne noch mehr zu zerlegen, habe ich mit einem Seitenschneider das Kunststoffteil aufgeschnitten um den Bowdenzug „herauszufädeln“.
Eine Schraube muss noch gelöst werden.
Ausgebautes Kunststoffteil
Nach dem Entfernen des Kunststoffteils (sehr hakelig) ist der Zugang zum Lüfterstecker frei, der endlich abgesteckt werden kann.
Als nächstes muss das dicke Kunststoffrohr ausgebaut werden (Ladeluftkühler Zuleitung ?)
Klammer (von oben) ziehen und 2 Schrauben (von unten) lösen (eine ist verdeckt, kann man aber leicht finden und blind herausdrehen)
Rohr geht bei der Klammer etwas schwer vom Schlauch ab - leichtes einfetten vor der Montage hilft sehr !
Noch eine Schraube muss oben entfernt werden
Jetzt kann der Kühler ausgebaut werden.
Auffangbehälter unter den unteren Anschluss legen - alte Kühlflüssigkeit läuft aus und muss ordnungsgemäß entsorgt werden).
Kühleranschluss oben und unten trennen.

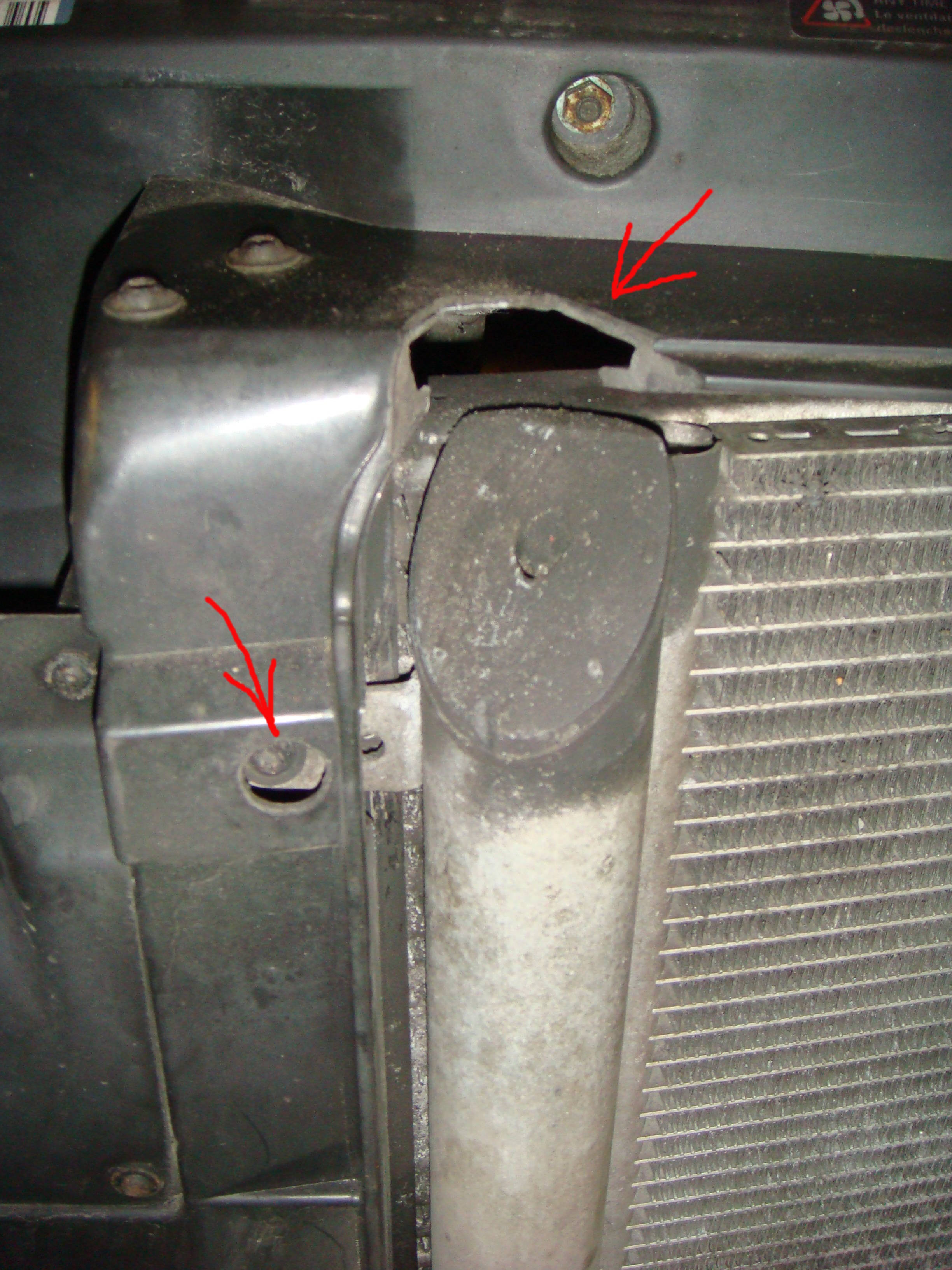

4 Schrauben (oben/unten, links/rechts) mit denen der Wasserkühler mit dem Klima-Kühler verschraubt ist, lösen.

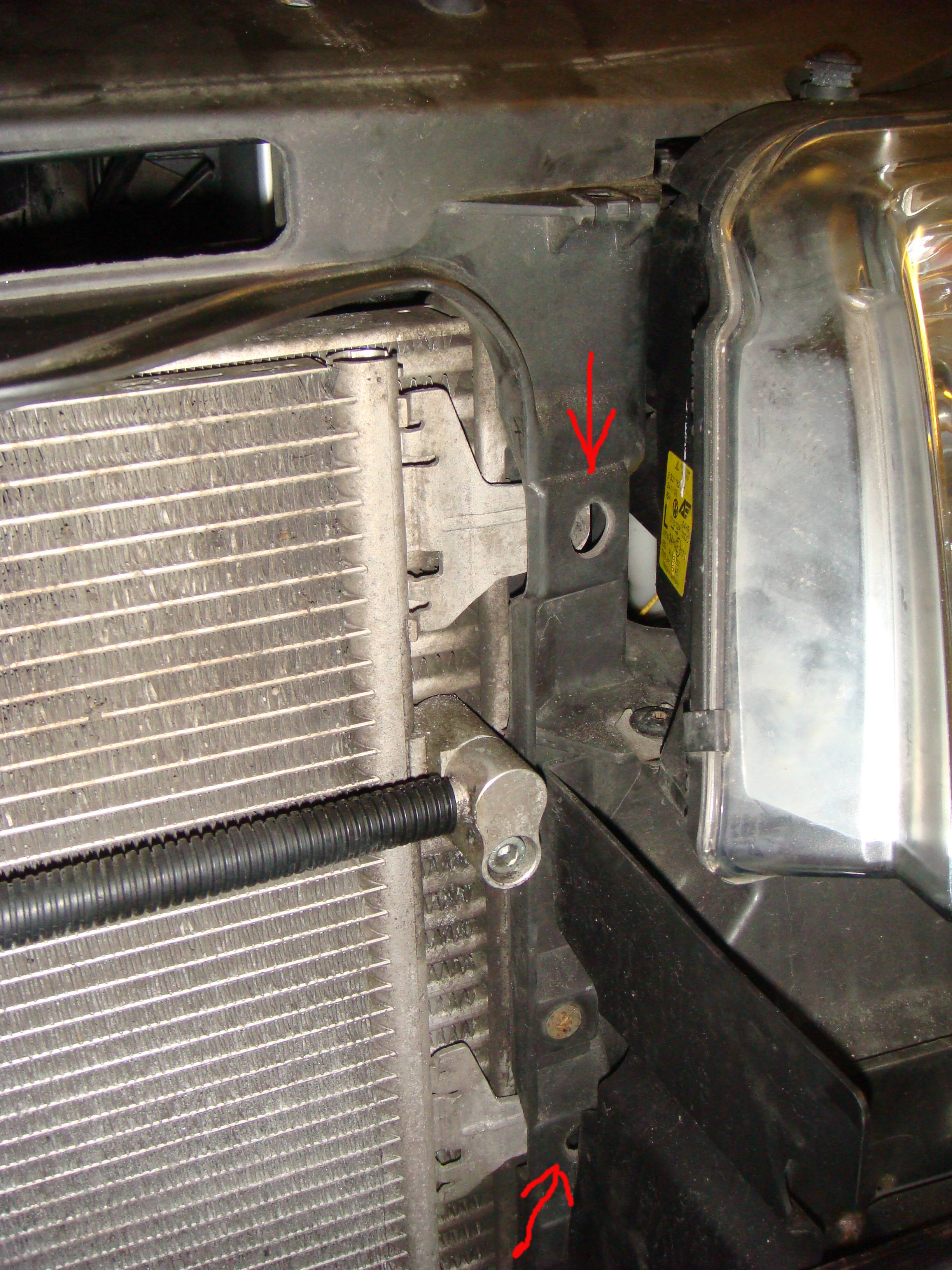

Schwer zugängliche Schraube auf der Fahrerseite oben (Sicht von Unten und von Oben mit Schlüssel)
Jetzt muss noch eine Abdeckung unten aus dem Weg geklappt werden, dann kann der Kühler nach Unten entnommen werden:
****
Anschlüsse nach Ausbau des Kühlers:
Alte Dichtringe mit einem Haken vorsichtig entfernen und die neuen Dichtringe einsetzen
Lüfter durch Entfernen von 4 Schrauben vom Kühler trennen.
Alter Kühler
Neuer Kühler
Lüfter mit neuem Kühler verschrauben
und vorsichtig wieder von Unten hineinschieben und mit dem Klimakühler verschrauben.
Auf der Beifahrerseite unten war die Schraube leider bei der Demontage abgebrochen und ich konnte den Rest aus dem Klimakühler leider nicht herausdrehen…

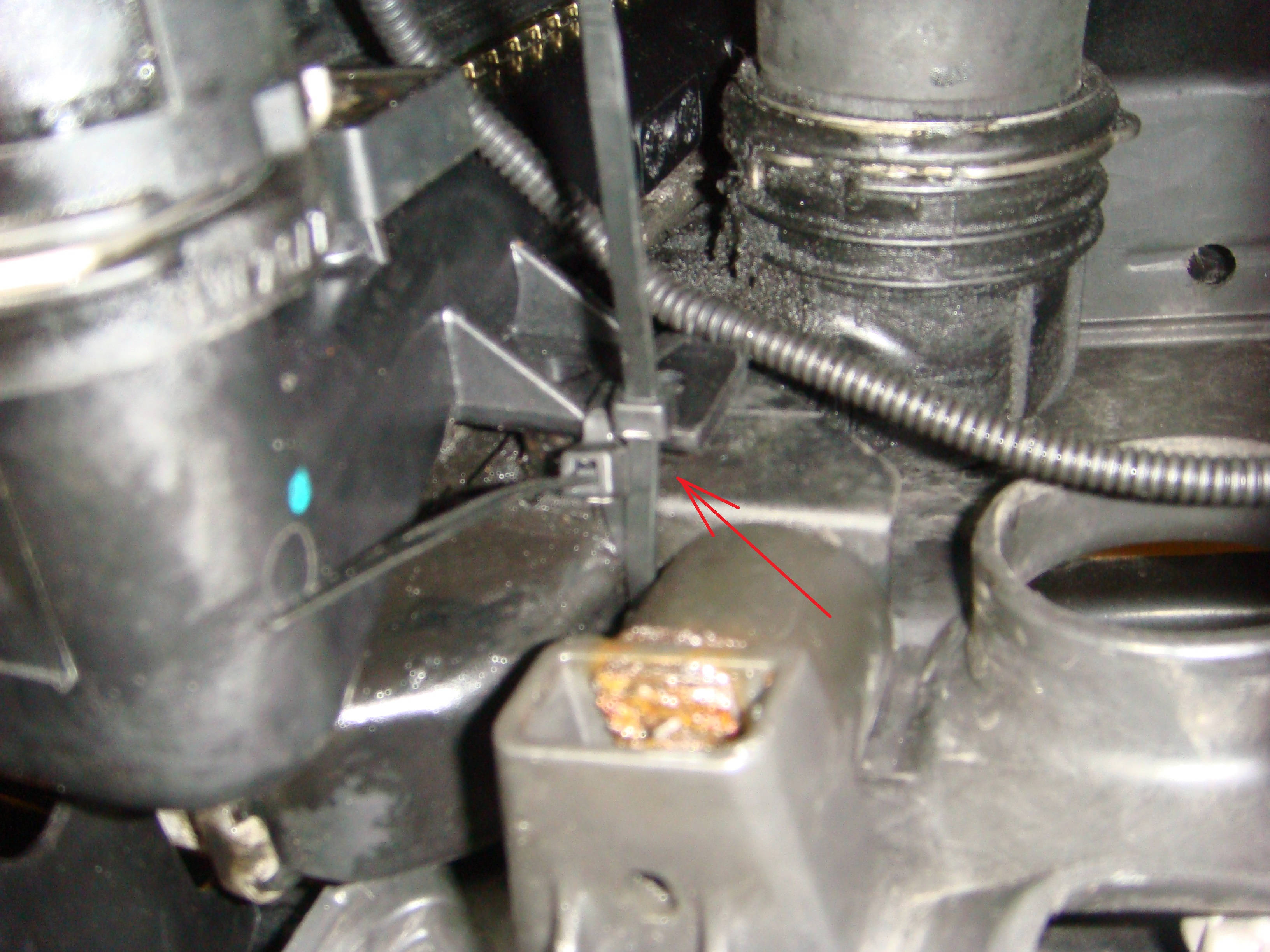

Da habe ich zur Wiederbefestigung die Kabelbinderlösung gewählt (3 Schrauben und ein Schraubenstummel sollten auch reichen). Ein Kabelbinder ist durch ein vorhandenes zusätzliches Loch gefädelt.
Prüfen ob die Sicherungsklammern noch gezogen sind und Anschlüsse wieder aufstecken und Sicherungsklammern hineindrücken (müssen sauber verrasten).
Wieder alles zurückbauen.
Kühlflüssigkeit einfüllen. **
Vorsicht - Kühlflüssigkeiten nicht mischen, welche nicht gemischt werden dürfen - Im Kühlkreislauf befindet sich noch alte Kühlflüssigkeit** !
ACHTUNG … nachmachen auf eigene Gefahr !
