Hallo Leute,
habe folgende Sache gefunden, wichtig für alle die ein Ford Radio 6000 CD haben und dieses ergänzen oder erweitern wollen um ein anderes Gerät über Line in zu betreiben, die externen Lautsprecher Eingänge nutzen wollen oder eine FSE sprich Freisprecheinrichtung einbauen wollen, oder nur die Mute-Belegung suchen.
Habe diese Steckerbelegungstabelle für das Radio 6000CD gefunden und möchte das Ganze mit Bildern ergänzen.

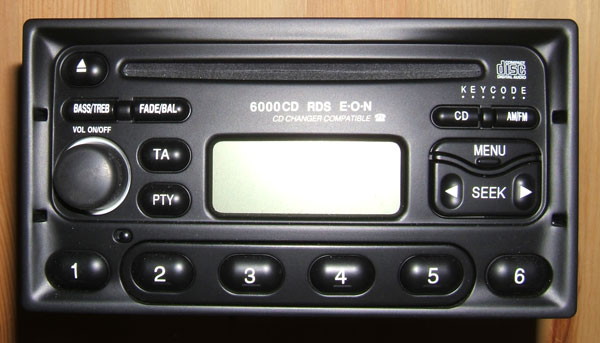

Das Radio
Die Anschlüße am Radio

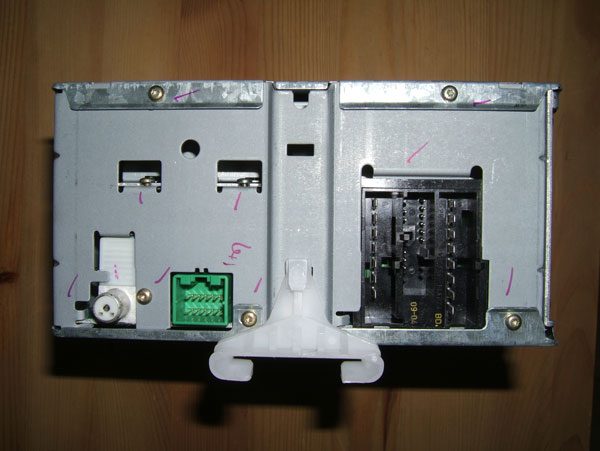

Die Rückseite vom Radio

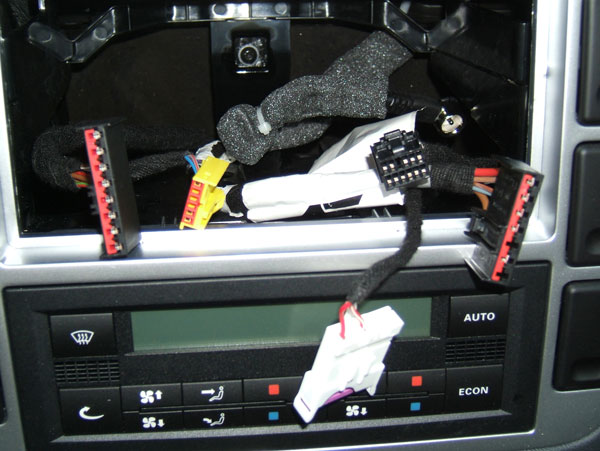

Die Stecker im Radioschacht

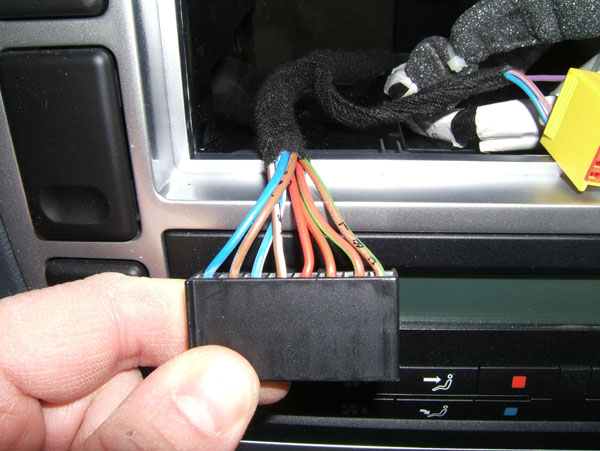

Stecker rechts bei Sicht auf Rückseite

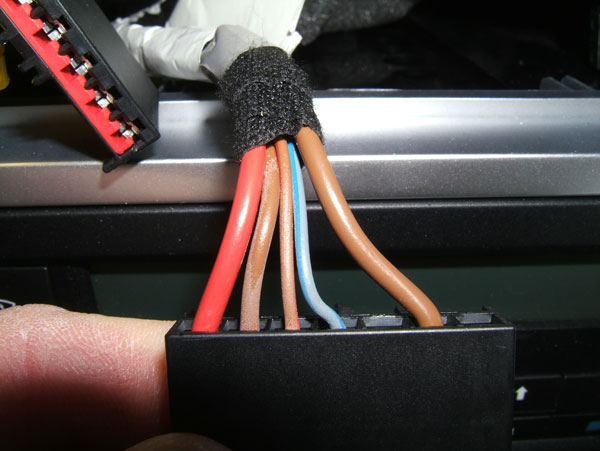

Zweiter Stecker von rechts, Sicht auf Rückseite

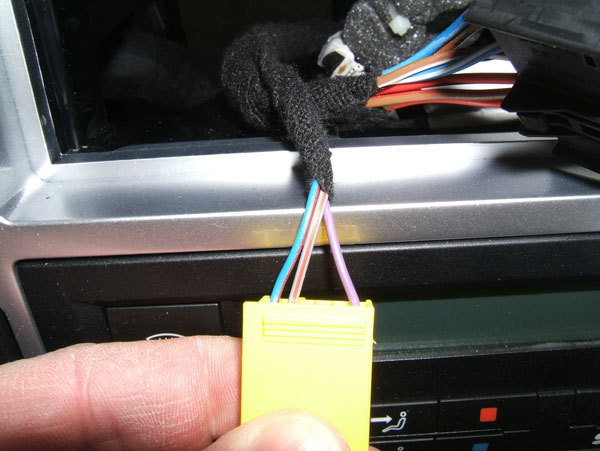

Stecker drei von rechts, Sicht auf Rückseite

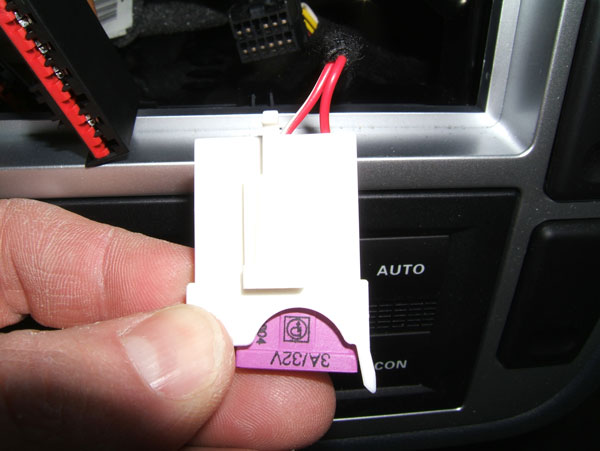

Sicherungshalteraufnahme Kabel vier, Sicht auf Rückseite

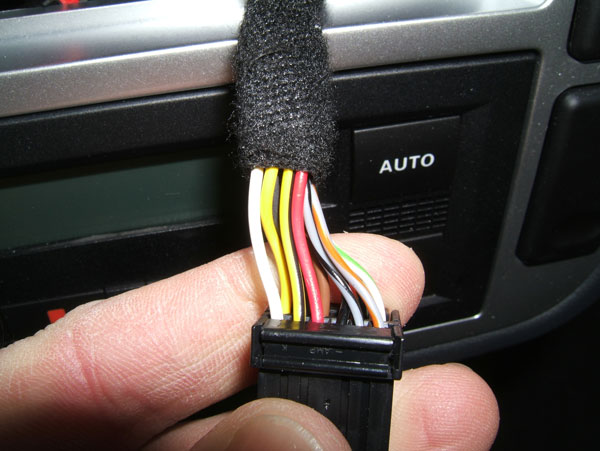

Stecker fünf Seite Vorderseite, Sicht auf Rückseite

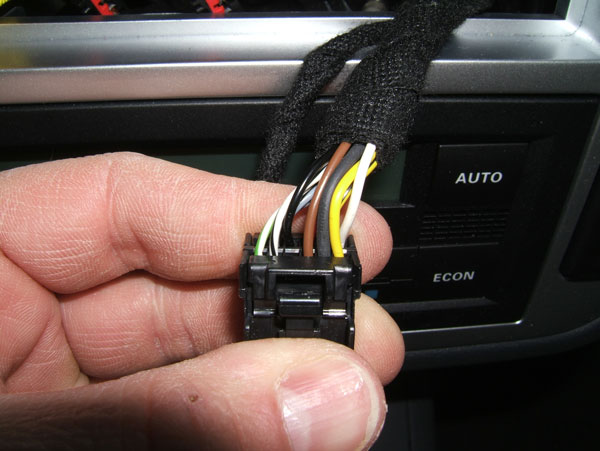

Stecker fünf Rückseite, Sicht auf Rückseite
Jetzt könnt Ihr die Farben in der Tabelle bildlich zuordnen.
Gruß
Frank
