Hallo,
wo gibts einen Sicherungsbelegungsplan für das aktuelle Sharanmodell nach dem Muster:
Nummer Verbraucher Stärke
Bei
gibts sowas für den Passat.
Die Bildchen im Handbuch sind sehr verwirrend.
Schöne Grüsse
Bollerfamily
#1
Noch eine Ergänzung:
Bei mir sind die Steckplätze 10,11,16,17 und 23 nicht belegt.
#2
Bei meinem (Motortyp AYL (V6-24V)) sind die Sicherungen wie folgt belegt:
Die Übersicht gilt nur für das Modell ab 2000. Je nach Ausstattung kann die Belegung auch abweichen.
Sicherungen unterhalb der Multifunktionseinheit
1 S1 10A Motorsteuerung
2 S2 15A ESP, GRA, Ausstellfenster, Fensterheber, Außenspiegelverstellung, PDC, Klimaanlage
3 S3 5A Kupplungs- und Bremspedalschalter, Multifunktionseinheit, Innenspiegel, Climatronic,Sitzheizungsschalter,Radio, Hupenrelais
4 S4 10A Motorsteuerung
5 S5 15A Rückfahrleuchten, Steuergerät für Allradantrieb, Automatikgetriebe
6 S6 25A Doppeltonhorn
7 S7 25A Zigarettenanzünder
8 S8 15A 12V-Steckdose im Kofferraum
9 S9 15A Standheizung, Sitzheizung
10 S10 15A Multimediasystem
11 S11 25A Scheinwerfer-Reinigungsanlage, Anhängersteckdose
12 S12 25A Standheizung
13 S13 3A Motorsteuerung
14 S14 30A Kraftstoffpumpe
15 S15 10A Bremsleuchten
16 S16 15A Steuergerät für Kühlmittellüfter
17 S17 10A Automatikgetriebe
18 S18 5A Thermoschalter für Kühlmittellüfter, Relais 2.Stufe Kühlmittellüfter
19 S19 5A Multifunktionseinheit, heizbare Scheibenwaschdüsen, Climatronic, Batterie-Trennrelais, Schalter für heizb. Front- und Heckscheibe
20 S20 15A Heckscheibenwischer
21 S21 25A Climatronic, Gebläse hinten
22 S22 30A Climatronic, Gebläse vorn
23 S223 10A Außenspiegelheizung
24 S224 30A Frontscheibenwischer
25 S225 30A Anlasser, Relais für Anlasssperre und Rückfahrlicht
26 S226 15A Lichtschalter, Nebelscheinwerfer, Nebelschlußleuchten
27 S227 25A Multifunktionseinheit, Digitaluhr, Schiebedach
28 S228 3A Kennzeichenleuchte, Regler für Instrumentenbeleuchtung
29 S229 20A Motorsteuerung, Zündanlage
30 S230 20A Radio
31 S231 3A Zentralelektrik S-Kontakt
32 S232 5A Zentralelektrik, Radio, Telefon, Multimedia, Eigendiagnose, ABS/ESP, Climatronic
33 S233 10A Scheibenwischerschalter
34 S234 5A Kraftstoffpumpenrelais
Sicherungen im Sicherungshalter der Multifunktionseinheit
51 S41 20A Beheizbare Heckscheibe
52 S151 20A Blinkanlage
53 S157 10A Verbraucherabschaltung Innenbeleuchtung, Handschuhfachleuchte, Kofferraumleuchten
54 S158 10A Alarmhorn Diebstahlwarnanlage
55 S190 5A Spannungsversorgung Multifunktionseinheit
56 S155 5A Stand- und Schlußlicht rechts
57 S154 5A Stand- und Schlußlicht links
58 S191 10A Leuchtweitenregelung
59 S152 15A Abblendlicht links
60 S153 15A Abblendlicht rechts
61 S192 10A Fernlicht links
62 S193 10A Fernlicht rechts
Sicherungen auf dem Relaisträger hinter der Multifunktionseinheit
1 S127 50A Beheizbare Frontscheibe
2 S130 50A Sekundärluftpumpe ATM, AWC
3
4
5 S37 30A Fensterheber
6 S130 30A Sekundärluftpumpe AYL
Sicherungen unter dem Beifahrersitz
1 S65 40A Zweitbatterie
2 S126 30A Standheizung
Sicherungen im Motorraum
1 S162 60A Glühstiftkerzenheizung (nur bei Dieselmotor)
2 S163 40A Lüfter für Kühlmittel
3 S164 40A Lüfter für Kühlmittel
4 S176 110A Innenraum
5 S177 150A Generator
6 S178 3A Steuergerät für Multifunktionseinheit
7 S179 30A ABS
8 S180 30A ABS (Pumpe)
#3
Hallo Georg,
vielen Dank für die Info.
Bollerfamily
#4
ich hab das mal versucht aus den Schaltplänen heraus zu Lesen, nach 30min hab ich aber aufgegeben - tolle Arbeit Georg!
Gruß, Andreas
#5
Du musst den richtigen Plan nehmen, nämlich den mit den Einbauorten, dann klappt das in 3 Minuten
#6
Hallo Experten,
kann mir jemand mal verraten, an welcher Sicherung denn der VDA-Stecker unter dem Fahrersitz angeschlossen ist?
Ich möchte die Spannungsversorung gerne nutzen (für Zuheizer-Ansteuerung und 2x DVD-Multimedia auf den Rücksitzen), aber ab welcher Stromstärke ist denn Schluss?
Ich würde mir gerne das mühsame Experimentieren, mittels - Sicherung raus - geht - geht nicht - Sicherung wieder rein, ersparen. Mein Tipp ist die Nr. 32. Gegenvorschläge?
#7
Welchen Pin meinst Du?
An PIN 10 (braun/rot) liegt der S-Kontakt an, der ist über Sicherung 31 abgesichert
An Pin 11 (rot/weiss) liegt Klemme 30a an, die ist über Sicherung 32 abgesichert
#8
Hallo Wolfgang,
das ging ja super schnell. Mich interessieren die Pins sowohl für Dauerplus als auch für Plus von der Zündung (den ich dann wohl benutzen werde). Sind dann bestimmt die beiden von Dir aufgeführten Sicherungen, die die Spannungsversorgung des VDA-Stecker´s betreffen.
Vielen Dank.
Gruß, Lutz
#9
habe einen Alhambra BJ 2000 mit 110 PS, alsoden alten.
habe mit der belegung der sicherungen ein problem.
hat wer voneuch vielleicht ein foto??
die beschreibung vom auto stimmt nicht mit den tatsächlichen zustand überein…
danke karl
#10
Hallo zusammen,
Für was ist denn die Sicherung „1 S162 60A Glühstiftkerzenheizung“ beim Benzinmotor?
Bei mir (
, 2000, Benziner) ist die Sicherung jedenfalls am Ausgang mit einem roten Ø 4mm Kabel belegt. Geht das Kabel ins Leere???
Danke für Eure Info.
Alex
#11
Moin,
so wird es wohl sein, bzw das Kabel geht an den Ort, wo der Diesel es benötigt.
#12
Ich würde sagen der 2000er 115PS Benziner hat eine andere Sicherungsbelegung.
#13
Hallo,
bei mir geht plötzlich die Instrumentenbeleuchtung (verbunden ebenfalls mit der Radiobeleuchtung und der Climatronicbeleuchtung) nicht mehr, bleibt einfach dunkel.
Ich schätze mal die Sicherung.
Leider werde ich aber aus der Symbolgrafik im Sicherungskasten nicht schlau.
Über die SuFU wird SI.28 vorgeschlagen, nur leider steckt bei mir dort keine Sicherung drin.
(Sicherung 28 und Sicherung 33 sind leer)
Kann mir bitte jemand helfen, bzgl. dem BJ2005 und Benziner, danke.
#14
Hallo,

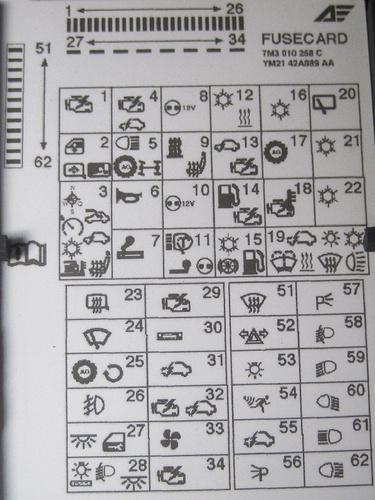

Hier die FuseCard von einem Sharan AWC 1.8T Benziner, BJ 2007:
Hast Du beheizte Wischwasserdüsen? Die brennen gern durch und nehmen Sicherung 19 mit.
Grüße,
wolfi1505
#15
Sicherung 28 ist nach den Unterlagen die richtige :-k
Sind im Halter für diese Sicherung Kontakte eingesetzt? Die Sicherung wird doch nicht rausgefallen sein Wenn Kontakte vorhanden sind … eine neue 3A Sicherung einsetzen :-k
Dein Kennzeichenbeleuchtung dürfte ebenfalls nicht funktionieren … die hängt direkt an der Sicherung 28
Für die Instrumentenbeleuchtung ist noch der Dimmer dazwischen
Mögliche Ursache kann ein Kabelbruch in den Türdurchführungen sein - aber davon löst sich eine 3A Sicherung normalerweise nicht auf.
Sicherungen der Reihe nach mit einem Durchgangsprüfer durchmessen. Vorzugsweise mal die schwachen 3, 5, 7, 10 A Sicherungen eine muss ja für Instruementenbeleuchtung sein
Das geht meist auch ohne dass man die Sicherung rauszieht. An der sichtbaren Fläche der Sicherung sind bei vielen Sicherungen 2 kleine Metallflächen … zwischen diesen kann man mit einigermassen feinen Prüfspitzen den Durchgang messen.
#16
… und genau mit dieser komme ich nicht klar.
Sich.19 hat ja auch Wischwasser mit drin und dieses funktioniert
Sich.28 (nicht vorhanden) hat die Leuchtweitenregulierung drin, aber auch diese funktioniert
und Sich.3 (welches das Tachosymbol andeutungsweise drin hat (oder soll es Tempomat sein)) hat die Lüftung drin auch diese geht
Werde den Tipp mit dem Durchpiepsen morgen mal in Angriff nehmen.
(Vorher noch einen Satz Sicherung vom Baumarkt holen)
