Hallo zusammen,
nachdem ich es gewagt habe den Umbau vorzunehmen und ich mich des Forums bedient habe, möcht ich nun eine detailierte Umbauanleitung zurückgeben.
Umbau Upgrade-Rücklichter
Als erstes besorgt man sich die Upgrade-Rücklichter. Diese bekommt man in diversen Auktionshäusern.
Benötigte Teile:
Upgrade-Rücklichter 199 Euro
Lackierung Blende 100 Euro
Kabel je 2 Stk. Teilenr. 000 979 133 und Teilenr. 000 979 129 7,66 Euro
Steckdose 3polig Teilenr. 1J0 972 702 1,65 Euro
Stecker 2polig Teilenr. 191 972 713 4,52 Euro
Heißklebpistole, Schrumpfschlauch
Bohrmaschine
Werkzeug
Gesamtkosten ca. 320 Euro

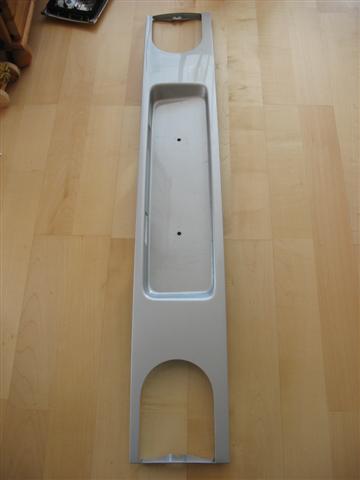

Soweit man alle Teile hat, kann man nun zur Tat schreiten. Man muss als erstes die Blende zum Lackierer schaffen und sie in der Farbe seiner Wahl lackieren lassen.

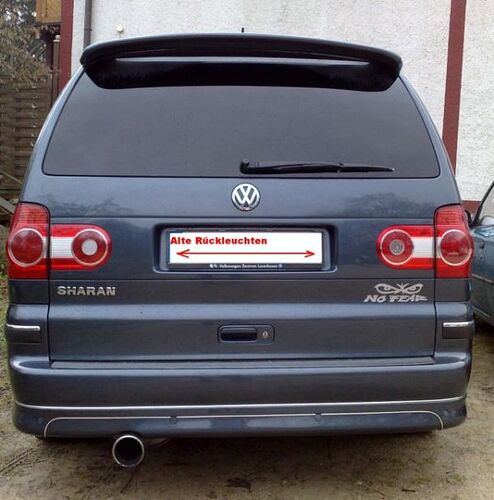

Wenn diese wieder da ist, kann mit dem eigentlichen Umbau begonnen werden. Es wird nun die alte rote Blende abgeschraubt. Vorher sollte das Kennzeichen sowie die Kennzeichenbeleuchtung abgebaut werden.

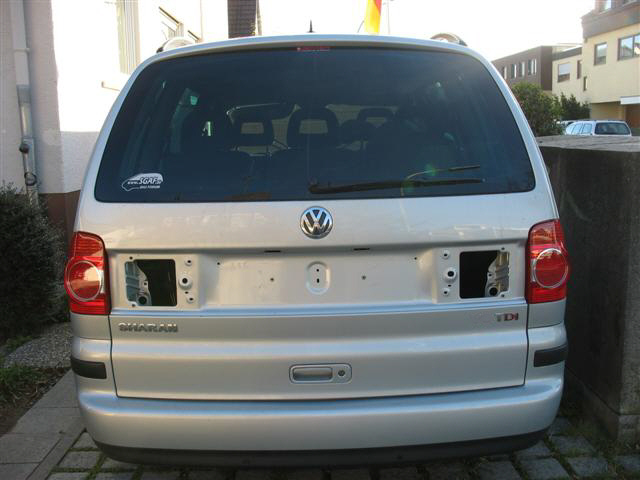

Nachdem alles abgeschraubt wurde, können nun die äußeren Lichter ausgetauscht werden. Den Stecker des Kabelbaums einfach wieder in die neuen Leuchten stecken.
An die bereits lackierte Blende können nun die Rücklichter für die Heckklappe gebaut werden.

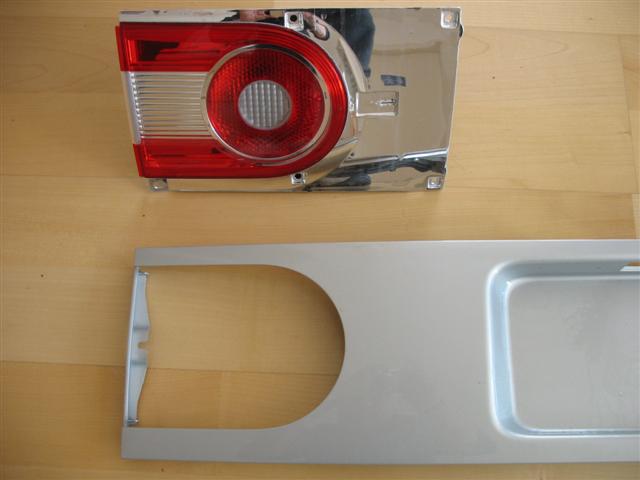

Diese werden von hinten in die Blende gesteckt. Da hierfür keine Schrauben vorgesehen sind, habe ich die Leuchten etwas mit Heißkleber fixiert.

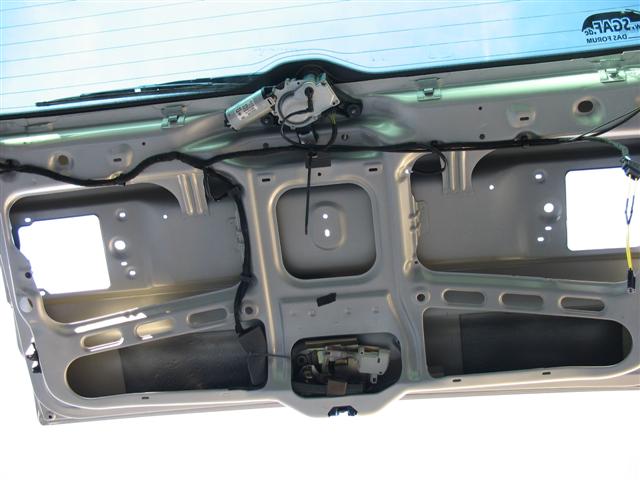

Wer möchte kann zwei zusätzliche Löcher (siehe rote Markierung) in die Heckklappe bohren (je eins rechts und links in der Kennzeichenmulde), damit die Blende noch besser sitzt. Es sind zwar Schraubenhalter an der Blende vorhanden, aber an der Heckklappe keine Löcher. Wenn die Blende auch ohne diese zwei Halterungen ordentlich sitzt, dann ist es auch nicht unbedingt notwendig. Ich habe diese Löcher gebohrt.

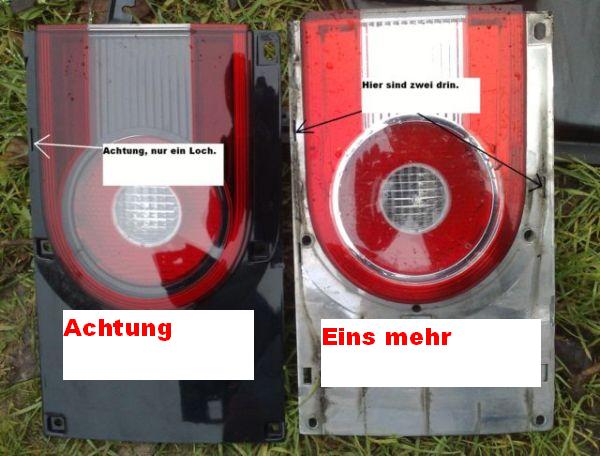

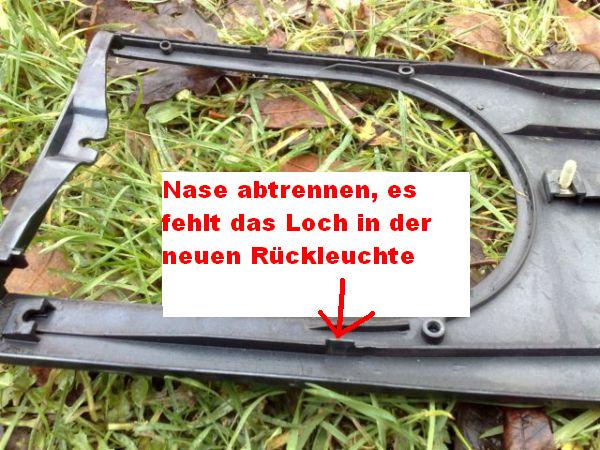

Wer von Leuchten Modelljahr 2004 auf Leuchten Modelljahr 2009 umbauen möchte oder wer eine Blende für Modelljahr 2004 hat, muss eine kleine Änderung vornehmen und eine Nase an der Halterung entfernen:

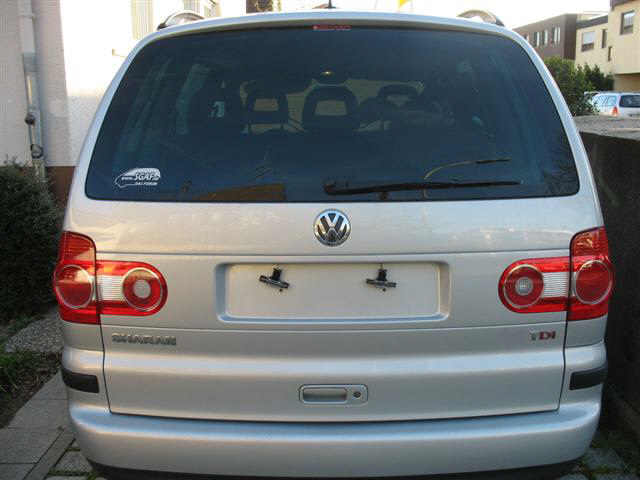

Nun kann die Blende mit den bereits montierten Rücklichtern wieder an die Heckklappe gebaut werden.
Nachdem alles wieder angebaut ist wird man merken, dass die originalen Stecker (3polig) nicht in die Upgrade-Rückleuchten (2polig) passen. Dafür muss man sich einfach zwei Adapter bauen.
Man nimmt dafür die bestellten Kabel und zerschneidet sie in die Länge seiner Wahl.
Für die Gesamtlänge des Adapters langen ca. 10 cm.

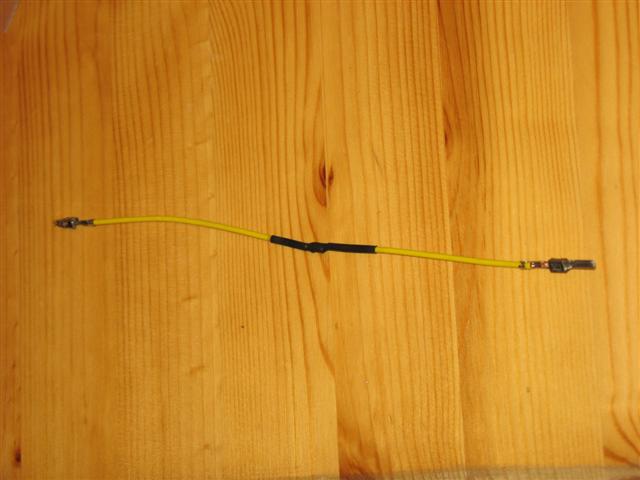

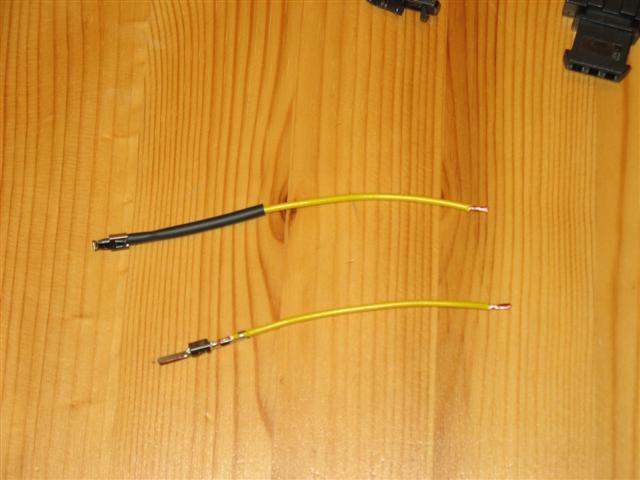

Über das eine Ende wird ein Stück Schrumpfschlauch gezogen, welch dann über die gelötete Stelle gezogen und geschrumpft wird. Je ein Stecker und eine Buchse zusammenlöten.
Anschließend die Kabel in die Stecker stecken.

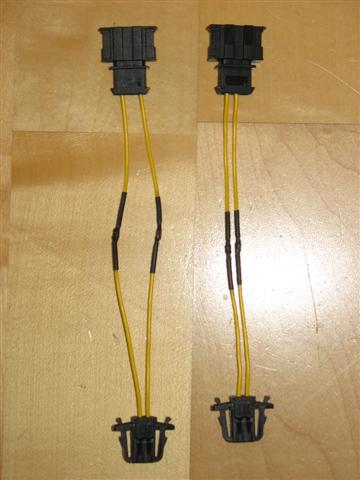

Für den linken Adapter am 3poligen Stecker den mittleren Steckplatz (schwarz/blau) weglassen und am rechten Adapter kannst du den rechten Steckplatz (grau/weiß) weglassen. Die Adapter sollten dann so wie auf dem Bild aussehen.

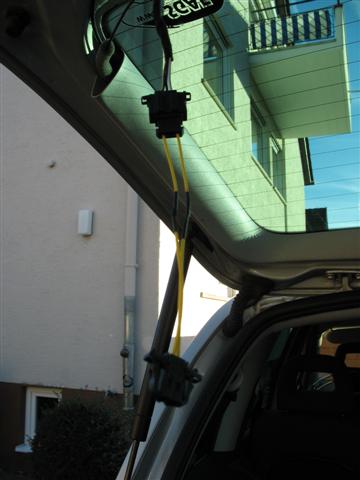

Diese werden einfach in die dafür vorgesehenen Stecker gesteckt.

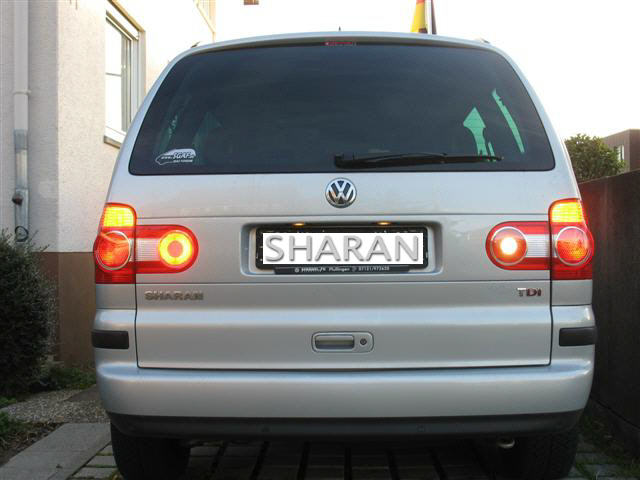

Abschließend erfolgt noch eine Funktionskontrolle.

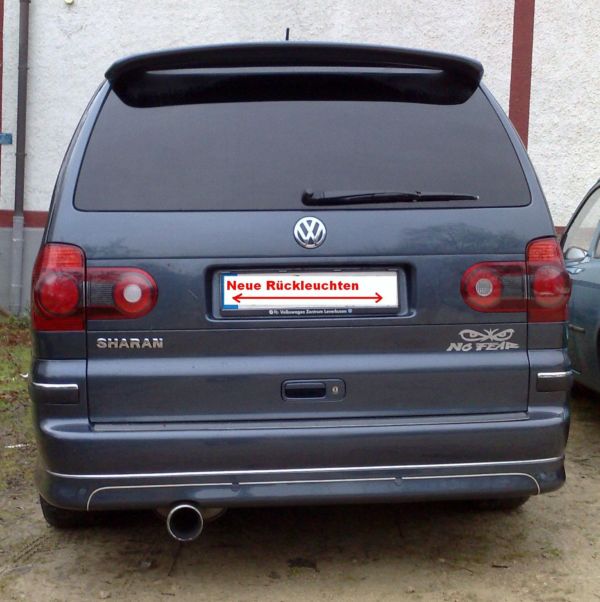

Hier der Vergleich Modelljahr 2004 / Modelljahr 2009:

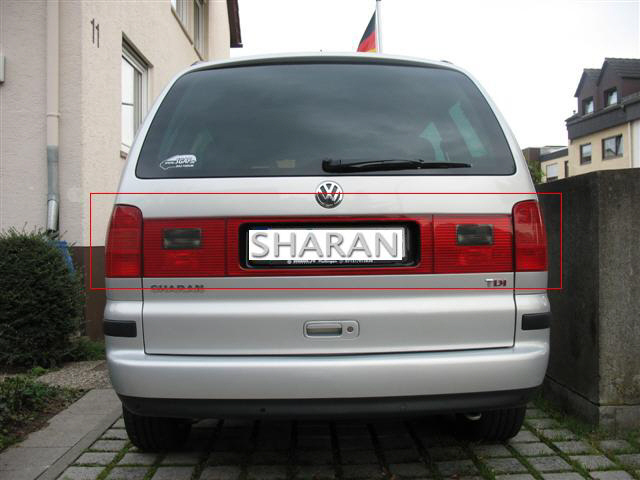

2004:
2009:
Viel Erfolg!!!
Geschrieben von supersize 11/2006.
Die Hinweise und Bilder für den Umbau auf Modelljahr 2009 stammen von prozwo.
