Nachrüstung der Funkfernbedienung für die ZV
Für die Nachrüstung der Funkfernbedienung wurde ein Y-Adapter für die Rosa-Steckverbindung im rechten Kofferraumfach angefertigt. Die 2-adrige Leitung für das Öffnen- und Schließsignal ist unter dem Kofferraumboden in das linke Staufach verlegt. Hier erfolgt der Anschluss an das Steuergerät der Funkeinheit. Die Masse für die Steuereinheit ist am Massepunkt im linken Staufach angeschlossen. Die +12V Leitung ist an die Kofferraumsteckdose angebunden. Hierfür wurden 2 Y-Adapter angefertigt, um die Steckdose weiterhin zu nutzen und die Kontakte isoliert und steckbar zu haben. Um mit dem Kofferraumtaster auf der Funkfernbedienung den Kofferraum einzeln zu öffnen ist eine Leitung am schwarzen Stecker angeschlossen. Um den Funkschlüssel als Zündschlüssel zu verwenden wurde der Transponder entsprechend umgebaut, der Innenbahn-Schlüsselrohling wurde beim Schlüsseldienst angefertig.

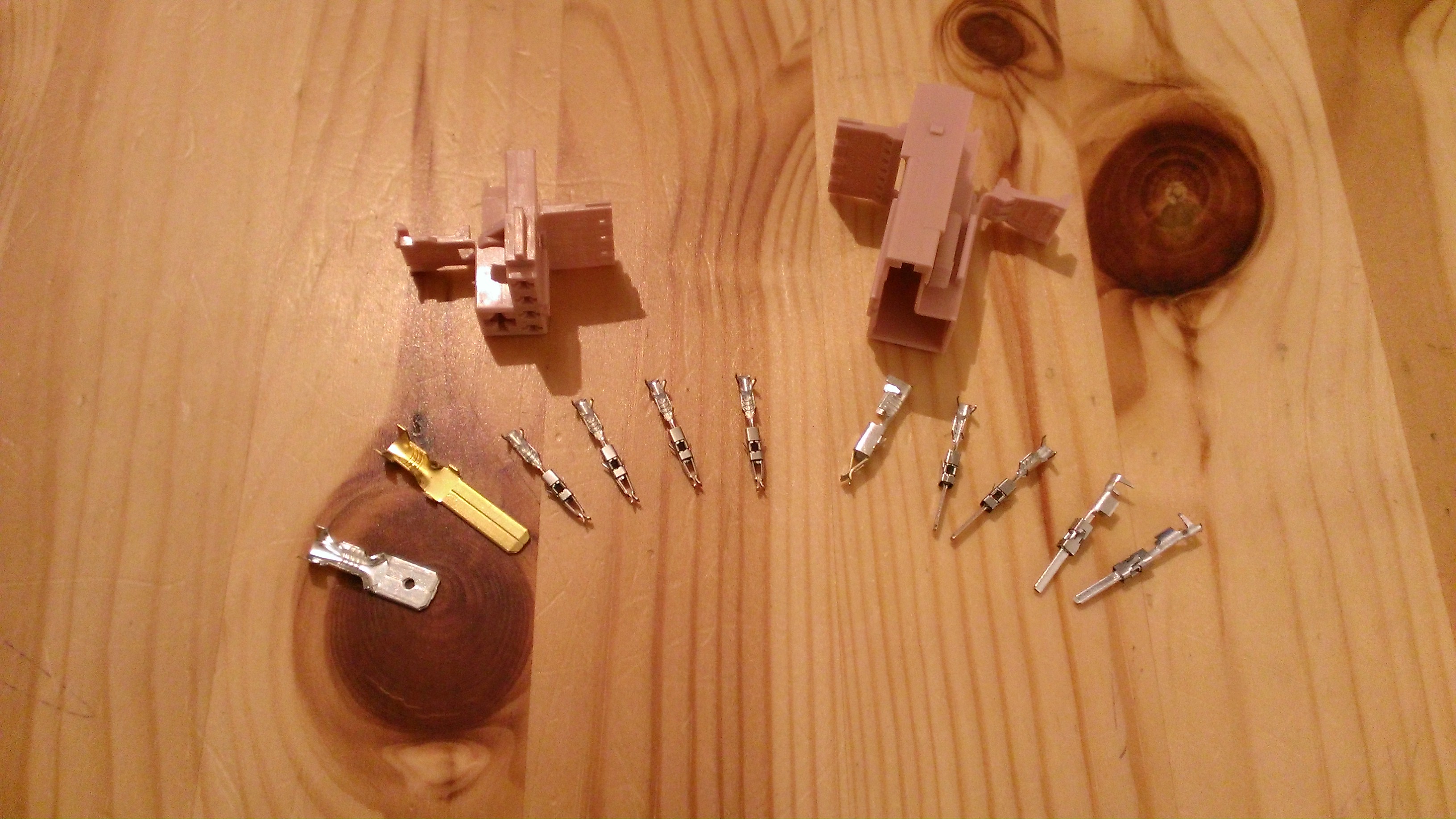

Für den Anschluss am Rosa Stecker wurden die originalen Stecker als Kupplung gebaut:
1x Steckergehäuse 1J0973303M
1x Steckergehäuse 1J0973333M
Verbaut wurde die ZV33 von AlarmConcept.
Sicherung | Absicherung |
15A | Steuergerät +12V |
10A | weiß / Schließen |
Belegung des Rosa-Steckers im rechten Kofferraumfach:
Rosa Stecker | original | Kabelfarbe im Zwischenkabel | Verlängerung in rechtes Staufach | Funktion |
Pin 1 | schwarz | rot/blau | ||
Pin 2 | grau | blau | braun markiert | ZV ZU |
Pin 3 | gelb/rosa | grau/gelb | ||
Pin 4 | grün/schwarz | grün | braun | ZV AUF |
Pin 5 | rot/weiß | rot/schwarz |
Belegung der Lüsterklemme im linken Kofferraumfach:
Lüsterklemme | zum Steuergerät | zum rechten Staufach | im rechten Staufach | Funktion |
Pin 1 | weiß/schwarz | braun | ZV AUF | |
Pin 2 | rot/schwarz | durchsichtig/rot | durchsichtig | Kofferraum |
Pin3 | weiß | braun markiert | ZV ZU |
Belegung des schwarzen Steckers: rot/gelb auf Pin4 Kabel ist die Leitung für den Mikroschalter des Heckklappenschlosses
Adapterkabel für die rosa Steckverbindungmit Anschlusskabel ins linke Staufach | ||

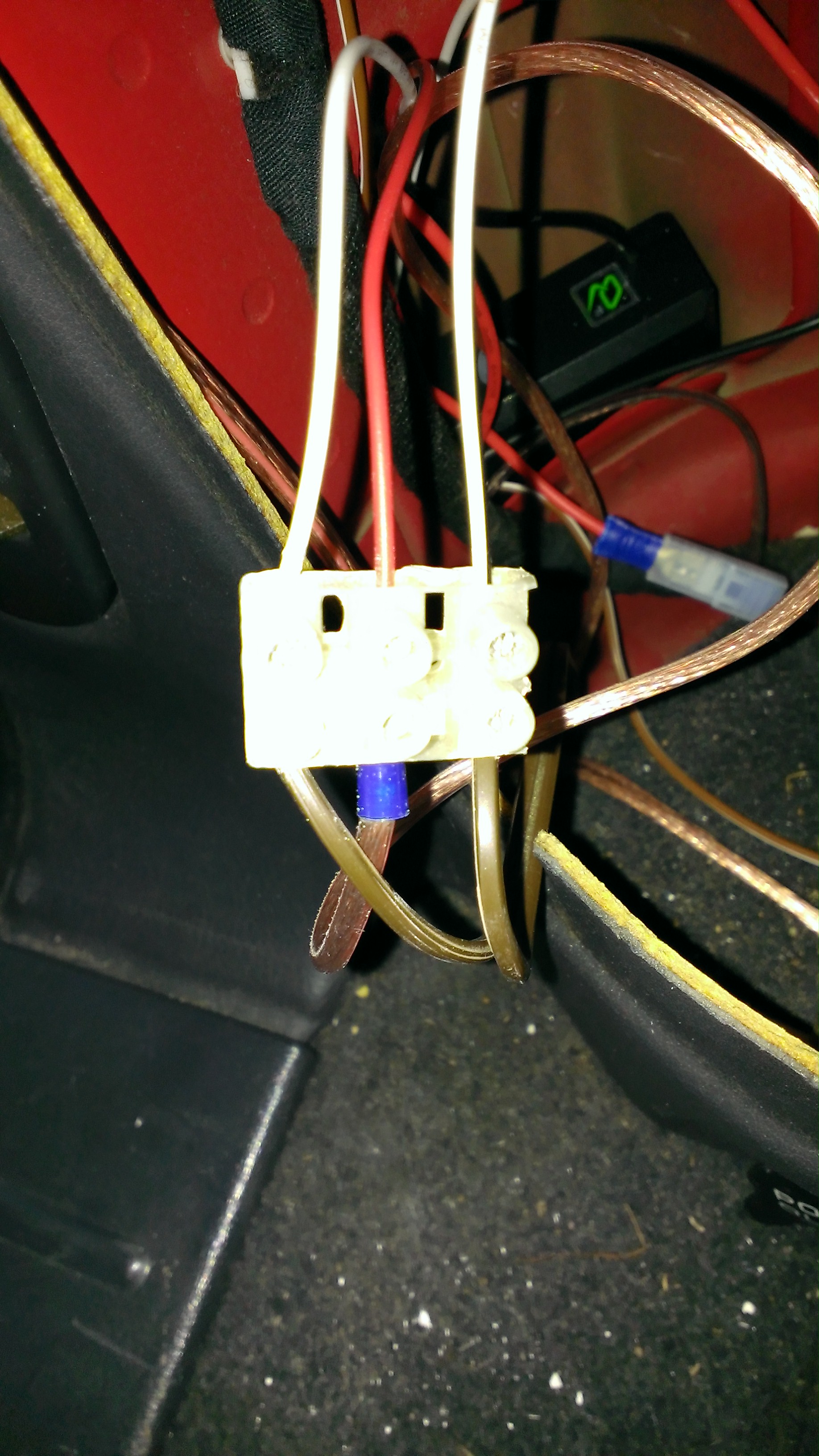

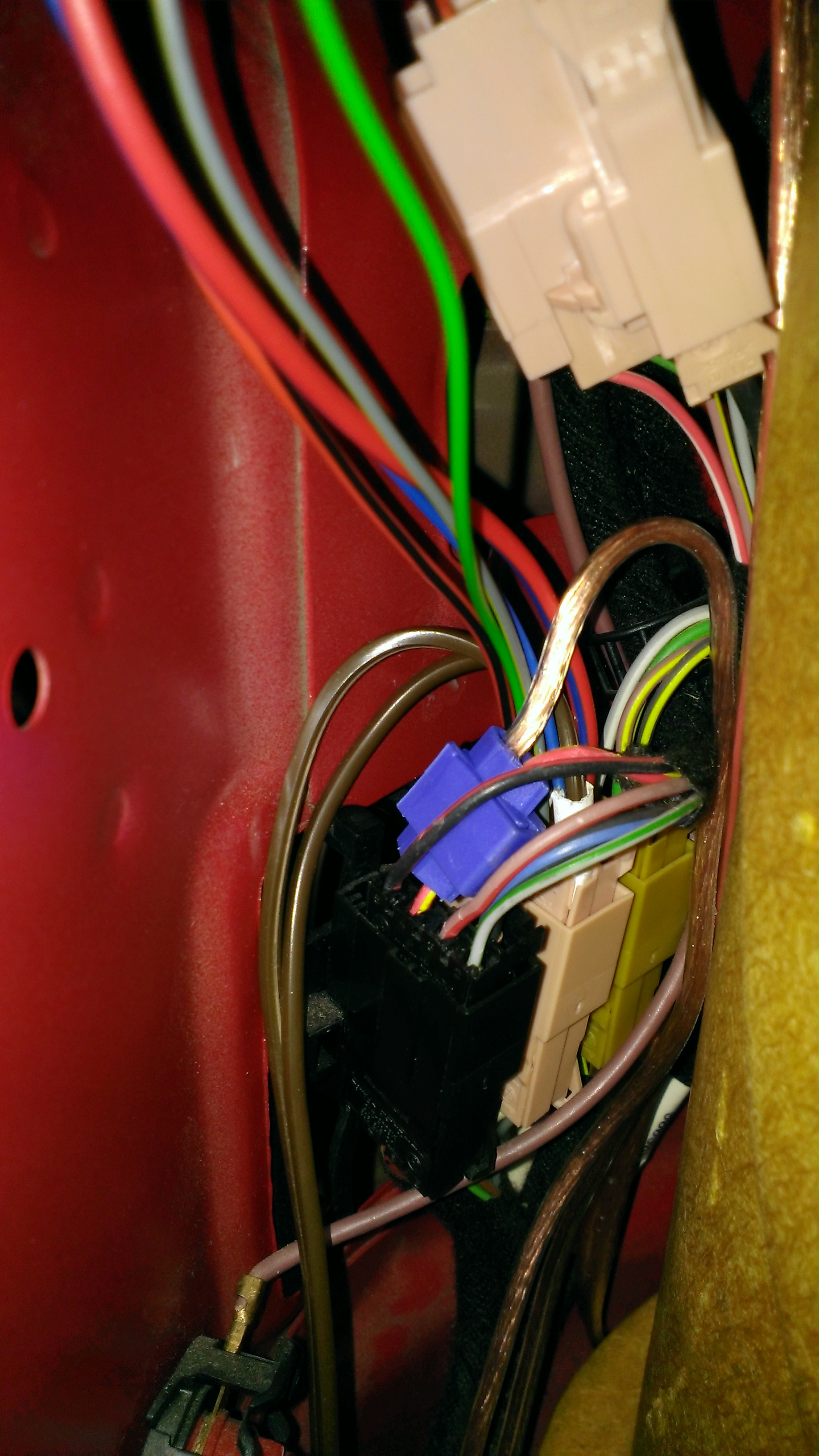

Steckverbindung im rechten Kofferraumstaufach | Steckverbindung mit Anschluss der Heckklappensteuerung | Klemme im linken Kofferraumstaufach mit Anschluss an Steuergerät |

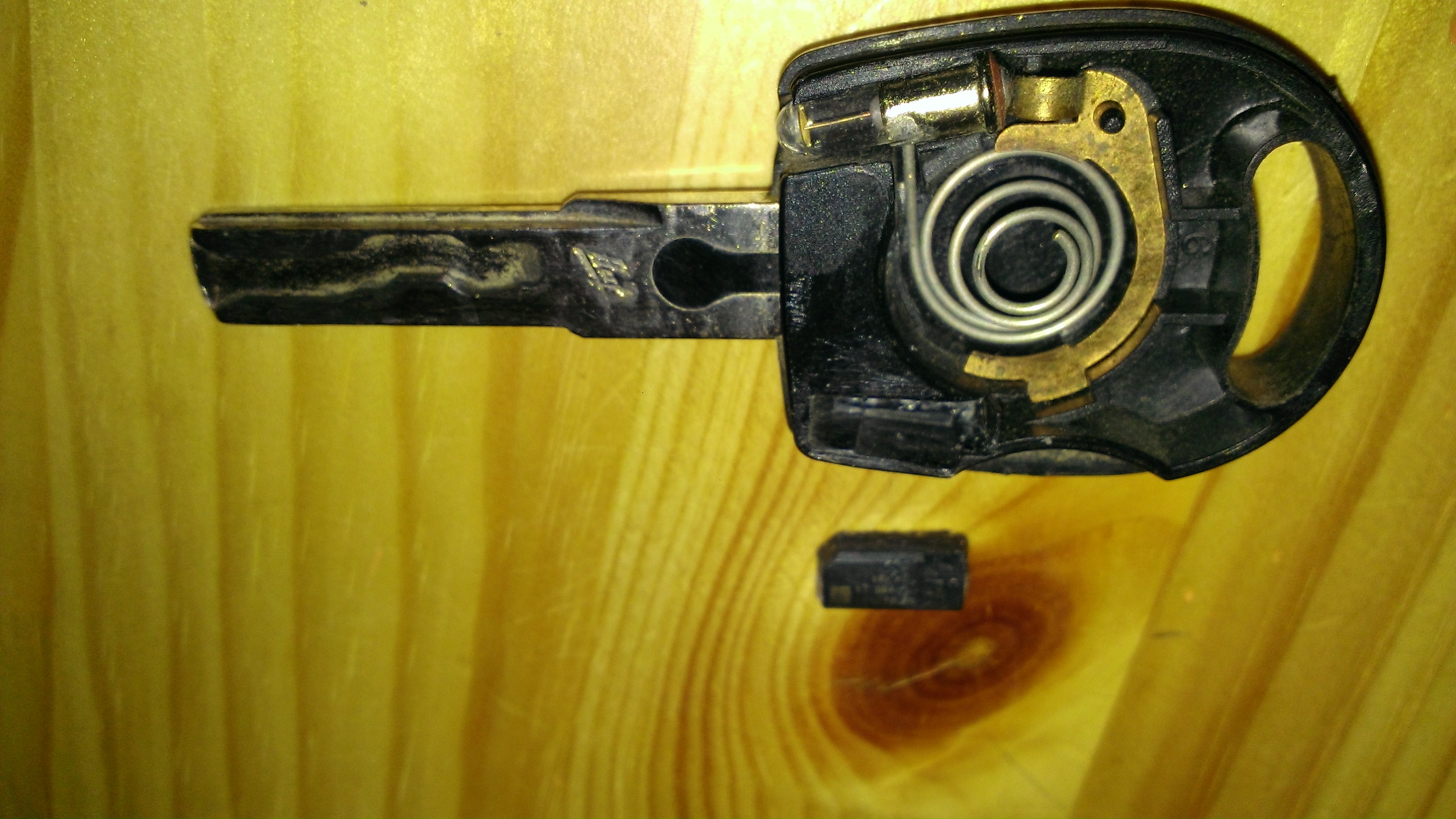

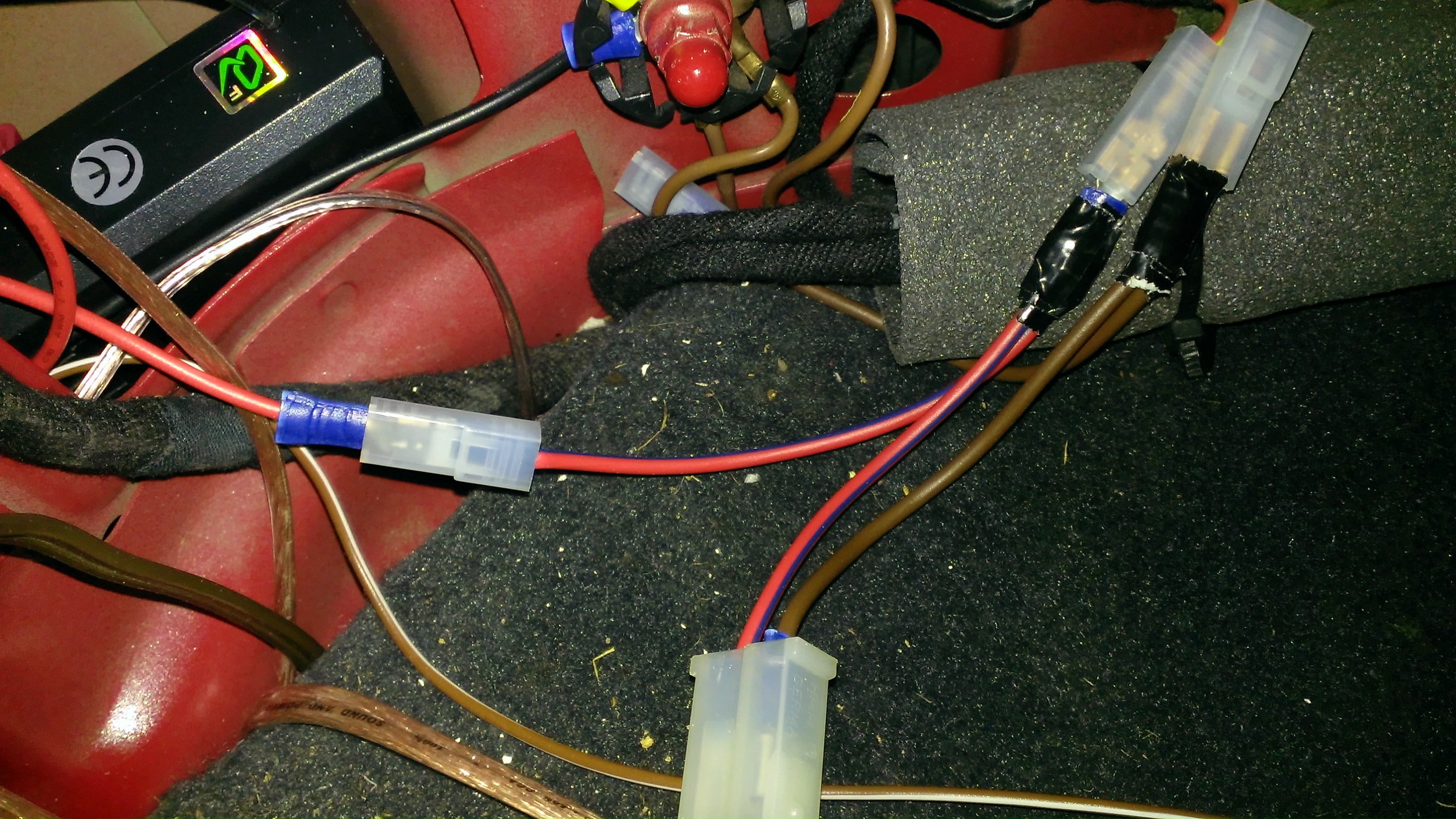

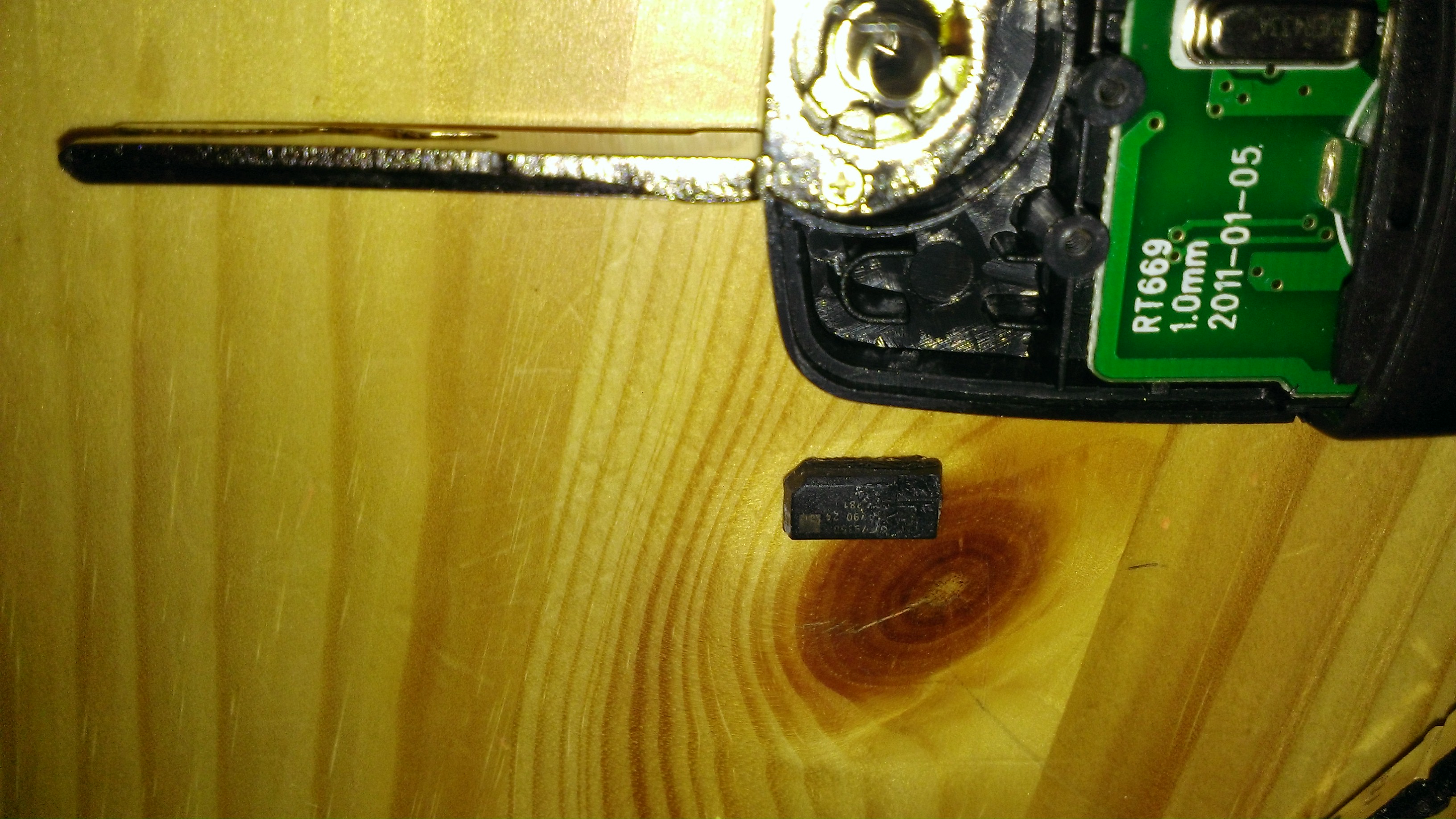

Y-Adapter an der Kofferraum Steckdose | alter Schlüssel mit ausgebautem Transponder | neuer Schlüssel mit Transponder |
