Hallo,

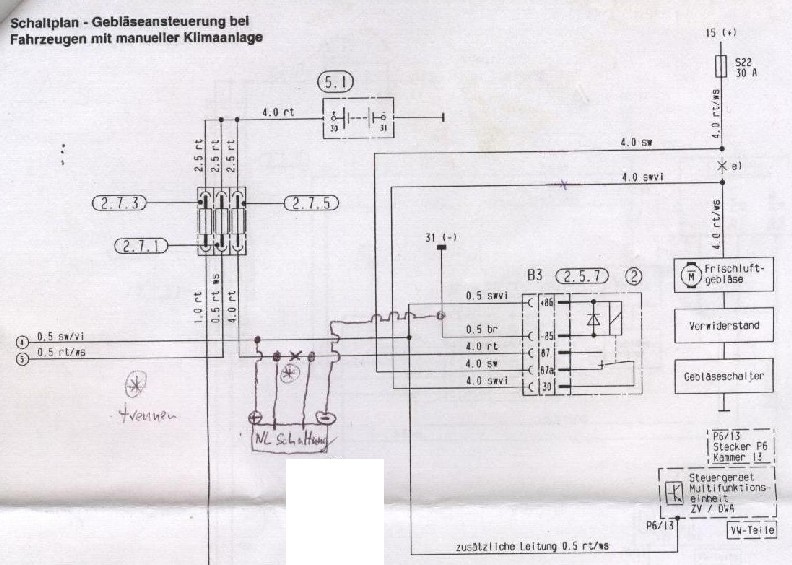

schaut euch mal bitte folgenden Plan an.
Kann ich die Conrad Einschaltverzögerung so anschließen, oder passt was nicht?
Ciao,
gs
#1
Sowas macht man nicht.
Du mußt die Relaisanschlüssse beschalten und nicht den Kontakt vom Lastrelais :!: :!: :!: :!:
#2
Verstehe ich (natürlich
) nicht…
Bitte um kurze Erklärung!
Ich wollte die Schaltung nur dann unter Strom haben wenn die Standheizung läuft (Stromsparmodus!).
Warum macht man sowas nicht?
Bin kein Elektroniker, bin Chemikant …
Ciao,
gs
#3
Schubs!
Ciao,
gs
#4
ups, muß ich wohl übersehen haben,
du willst die 4 mm² unterbrechen, mit dem Relais der Nachlaufschaltung das schwächer ist als das Lasterelais für das Gebläse.
Daher, den Schaltkontakt der Nachlaufschaltung in Reihe zur Spule vom Lastrelais legen.
Dat is besser
#5
Hallo,
@ chomper:
möchte meine Standheizung auch mit einer Einschaltverzögerung und einer Einschaltdauerverlängerung aufrüsten.
Habe im Forum auch schon was darüber gelesen, finde aber die genaue Beschreibung nicht mehr.
Hast du vielleicht Unterlagen und Teileliste für die Steuerungsplatinen.
Mit dem Plan oben komme ich dann doch nicht ganz zurecht
Gruss Achim
#6
Moin,
da nimmst du einmal die Nachlaufschaltung und änderst den Elko auch ca 2000 µF oder das Zeitlrelais für 9,95. Ist aber vom Aufbau her umfangreicher.
Als Verzögerung… steht alles im Workshop.
Der Link fürs Matereial :
dort einmal den Baustaz jeweils oben in der Tabelle, einmal für 7,95 und einmal für 12,95 ( das ist die Verzögerungsschaltung, dazu noch der Elko)
#7
Hallo Chomper,
vielen Dank erstmal.
bei weiteren Fragen wende ich mich an dich .
Gruss Achim
#8
@chomper (und alle Interessierten):

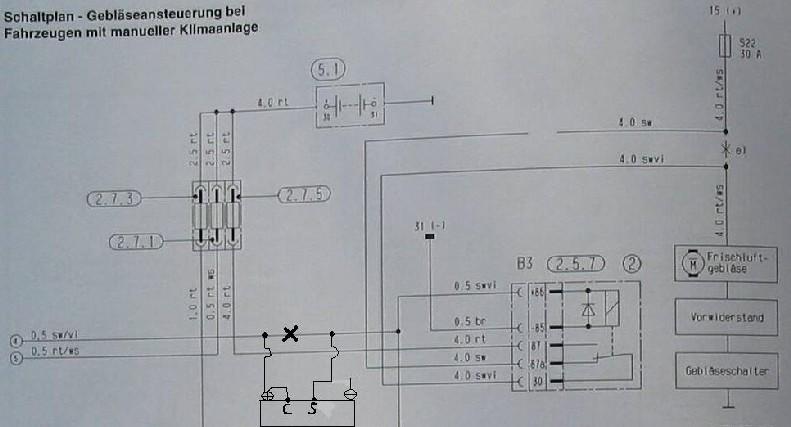

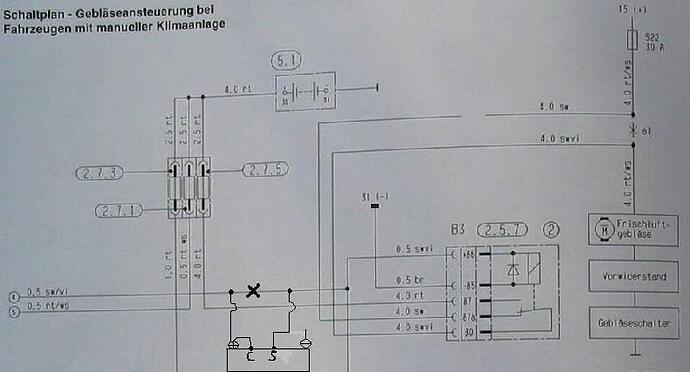

Besser so?
Ciao,
gs
Noch ne Frage:
Gibt es zu eurem Zuheizer-Workshop eigentlich einen Schaltplan, oder habe ich ihn einfach übersehen?
#9
Jau, hast fein gemacht
Schaltplan gibt es, aber glaube nur für die Steuerung selber.
Für den Rest, Anschluß Gebläse usw. glaube nicht. Werde meine Sekretöse mal in den Hintern kneifen
#10
Wollte nur mal mitteilen, dass die Schaltung funktioniert!
Nun schaltet das Gebläse erst nach 14 Minuten Standheizungsbetrieb zu.
PS: Ich liebe Nachrüstungen, Umbauten, …
Ciao,
gs
